Smart Lotis Asy Recessed 48 1x

12891232
IP55 LED 4000K Medium DE Black Structure
500mA 2.8Vf 1.5W 122lm 81lm/W CRI90
4000K LED Medio (20-30°) Driver remoto excluido
Smart Lotis Asy Recessed 48 1x
Data sheet Technical support
Solicitar presupuesto
Especificaciones
1 Drivers 2 Accesorios Instalación 3 Accesorios Decorativo 4 Accesorios Iluminación Inteligente 5 Unidades de Respaldo de Emergencia
Descargas

Especificaciones
LINED_128910XX_V0.pdf
Cut-Out Size (mm)
ø44
Mounting Depth (mm)
60
Light Source Type
LED
Lamp Included
Sí
Input Voltage
Driver de corriente constante requerido
IP Rating
55
LED Type
LED de alta potencia
Light Sources
1
Colour Temperature
4000K
Binning (SDCM)
3
Lifetime
L80B20 @50.000 horas

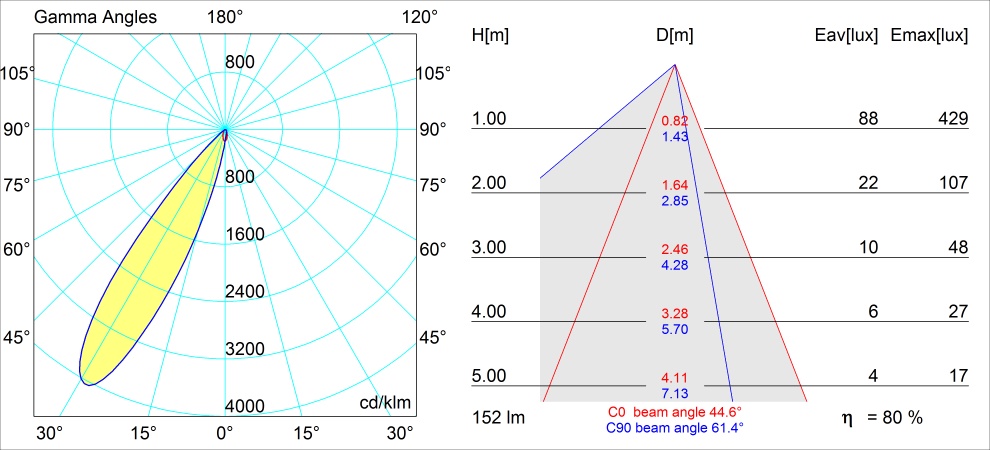

Measured Beam Angle (°)
44.6
Electrical Class
III
Glow Wire Rating
960°C
Interio/Exterior
Interior
Adjustability
Not applicable
Gross Weight (g)
108
Net Weight (g)
70
Drive Current (mA)
350 500
Delivered Lumens (lm)
86 122
LED Connected Load (W)
1 1.5
Min. LED Fwd Voltage (Vf)
2.5 2.5
Max. LED Fwd Voltage (Vf)
3 3
Efficacy (lm/W)
86 81
Glare Rating (UGR)
12 13
Modular logo Ir arriba 1 Drivers 2 Accesorios Instalación 3 Accesorios Decorativo 4 Accesorios Iluminación Inteligente 5 Unidades de Respaldo de Emergencia

1. Drivers

Requerido
500mA
Article no. Driver Montaje del orificio de corte Productos mínimos Productos máximos Dimensión
11630130 LED Driver Constant Current Deep Dim DALI 500mA 20W 1 13 160 x 41.5 x 30.5
11630430 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 20W 1 13 160 x 41.5 x 30.5
11630730 LED Driver Constant Current Deep Dim DALI 500mA 50W 2 LED Output 1 33
152.5 x 76.2 x 30.1
11631030 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 50W 2 LED Output WD 1 33
152.5 x 76.2 x 30.1
11631430 LED Driver Constant Current Deep Dim Trailing Edge 350-700mA 15W 4 10 111 x 35 x 20
12400330 LED Driver Constant Current Trailing Edge/Push-Dim 350-700mA 17-32W 1 15 166 x 46 x 34
12403430 LED Driver Constant Current Non-Dim 350-1050mA 25-50W 1 23 124 x 79 x 22
12404330 LED Driver Constant Current Trailing Edge 500mA 20W 7 13 111 x 52 x 22
12404930 LED Driver Constant Current Trailing Edge 500mA 5-10W 4 6 102 x 39 x 21
12405630 LED Driver Constant Current DALI 300-1050mA 16-36W 4 18 146.5 x 44 x 30
12406530 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W WD 1 23 124 x 79 x 22
12406630 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W WD 1 23 124 x 79 x 22
12406730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W 1 23 124 x 79 x 22
12406830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W 1 23 124 x 79 x 22
12407130 LED Driver Constant Current 0-10V/1-10V 300-1050mA 16-36W 4 18 146.5 x 44 x 30
12407630 LED Driver Constant Current DALI 250-900mA 10-20W 2 13 110.4 x 52 x 22
12407730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W 2 13 110.4 x 52 x 22
12407830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 28-60W 2 37 124 x 79 x 22
12407930 LED Driver Constant Current DALI 250-700mA 10-20W WD 2 13 110.4 x 52 x 22
12408030 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W WD 2 13 111 x 52 x 22
12408130 LED Driver Constant Current DALI 250-700mA 15-32W WD 2 16 103 x 67 x 21
12408330 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 30-50W WD 2 37 124 x 79 x 22
12409130 LED Driver Constant Current 0-10V/1-10V 350-700mA 12W 4 8 135 x 30 x 20
12409430 LED Driver Constant Current DALI 500mA 10W 1 7 145 x 31 x 21
13470030 LED Driver Constant Current Casambi 300-1050mA 16-38W 4 18 146.5 x 44 x 30
13470130 LED Driver Constant Current Casambi 350-1050mA 25-60W 1 23 124 x 79 x 22
13550030 LED Driver Constant Current Non-Dim 500mA 12W 1 8 115 x 34 x 19
13551630 LED Driver Constant Current Deep Dim DALI 350-700mA 12W 4 8 135 x 30 x 20
13552030 LED Driver Constant Current Trailing Edge 350-700mA 4-14W 4 6 128.8 x 32 x 25.7
13630100 LED Driver Constant Current Zigbee 350-1050mA 25-60W 1 23 124 x 79 x 22
Mostrar más

2. Accesorios Instalación
  1. Techo falso o pared
  2. Techo o pared estructural
  3. Suelo
  1. Paneles acústicos
  2. Tablero de yeso
  3. Tela estirada
  4. Madera

Adecuado para esta aplicación. No se requieren accesorios de instalación. Siga las instrucciones de instalación para ver cómo empotrar el producto.

Adecuado para esta aplicación. No se requieren accesorios de instalación. Siga las instrucciones de instalación para ver cómo empotrar el producto.

Adecuado para esta aplicación. No se requieren accesorios de instalación. Siga las instrucciones de instalación para ver cómo empotrar el producto.

Adecuado para esta aplicación. No se requieren accesorios de instalación. Siga las instrucciones de instalación para ver cómo empotrar el producto.

  1. Ladrillo visto
  2. Hormigón expuesto
  3. Ladrillo/Hormigón enlucido

Adecuado para esta aplicación. No se requieren accesorios de instalación. Siga las instrucciones de instalación para ver cómo empotrar el producto.

¡Cuidado! No apto para 'Hormigón expuesto'

Installation Housing

Installation Housing

10889530
Installation Housing 123x100x80
Plaster Kit

Plaster Kit

12290730
Plaster Kit 100x120-45 1x
12293730
Plaster Kit 44 1x
  1. Hormigón
  2. Azulejo
  3. Madera

¡Cuidado! No apto para 'Hormigón'

¡Cuidado! No apto para 'Azulejo'

¡Cuidado! No apto para 'Madera'

3. Accesorios Decorativo
Smart Mask 48 1x

Smart Mask 48 1x

13350009
Mask Smart 48 1x White Structure
13350032
Mask Smart 48 1x Black Structure
13350046
Mask Smart 48 1x Gold Matt
Smart Mask 48 2x

Smart Mask 48 2x

13350109
Mask Smart 48 2x White Structure
13350132
Mask Smart 48 2x Black Structure
13350146
Mask Smart 48 2x Gold Matt

4. Accesorios Iluminación Inteligente
Casambi Module

Casambi Module

13470100
Dim Module Casambi 1-10V
13470101
Dim Module Casambi Trailing Edge
13470102
Dim Module Casambi DALI
Casambi Switch

Casambi Switch

13470109
Switch Casambi White
Hue Bridge

Hue Bridge

70000616
Bridge Hue EU White
70000617
Bridge Hue UK White
Hue Module

Hue Module

13190230
Dim Module Hue 0-10V/1-10V 150-300W
Hue Sensor

Hue Sensor

70000191
Motion Sensor Hue Outside Black
70008054
Motion Sensor Hue White
Hue Switch

Hue Switch

70000154
Switch Niko Pure Hue White Steel
70000155
Switch Niko Pure Hue Black Steel
70000213
Switch Smart Button Hue White
70000214
Switch Wall Module Hue
70000223
Switch Dimmer Hue White
Zigbee Module

Zigbee Module

13630200
Dim Module Zigbee DALI

5. Unidades de Respaldo de Emergencia
Back-Up Unit Constant Current

Back-Up Unit Constant Current

12400210
Back-Up Unit Constant Current 1h DE
12400310
Back-Up Unit Constant Current 3h DE

Descargas

Descargar todo
  • Ficha de datos
  • Instrucciones de instalación
  • Archivos LDT
  • Archivos IES
  • Archivos POLAR
    • CRI_NICHIA_3000K_1011923.jpg
    • CRI_NICHIA_2700K_1011922.jpg
    • CRI_NICHIA_4000K_1011925.jpg
    • TM30_1011923_NICHIA 930.jpg
    • TM30_1011922_NICHIA 927.jpg
    • TM30_1011925_NICHIA 940.jpg
    • OBJ_128900XX_REC_SMART-48-ASY-LOTIS_01.obj
    • OBJ_128900XX_REC_SMART-48-ASY-LOTIS_01.obj
    • FBX_128900XX_REC_SMART-48-ASY-LOTIS_01.fbx
    • FBX_128900XX_REC_SMART-48-ASY-LOTIS_01.fbx
  • Archivos CAD 3D
  • CAD 2D
    • REACH_SMART RANGE_06.pdf
    • CE_12891232_04.pdf
    • OBJ_128900XX_REC_SMART-48-ASY-LOTIS_01.obj
    • 3DS_128900XX_REC_SMART-48-ASY-LOTIS_01.3ds
    • FBX_128900XX_REC_SMART-48-ASY-LOTIS_01.fbx
    • OBJ_128900XX_REC_SMART-48-ASY-LOTIS_01.obj
    • 3DS_128900XX_REC_SMART-48-ASY-LOTIS_01.3ds
    • FBX_128900XX_REC_SMART-48-ASY-LOTIS_01.fbx
    • SKP_128900XX_REC_SMART-48-ASY-LOTIS_01.skp
    • SKP_128900XX_REC_SMART-48-ASY-LOTIS_01.skp
    • EPD_MODULAR_SMART_RECESSED_48_HO_IP55_EU_01.pdf
    • EPD_MODULAR_SMART_RECESSED_48_IP55_EU_01.pdf
    • EPD_MODULAR_SMART_RECESSED_48_LO_EU_01.pdf
    • ELABEL_Nichia_3000K.pdf
    • ELABEL_Nichia_2700K.pdf
    • ELABEL_Nichia_4000K.pdf
  • Line drawings
  • UKCA declarations
