Tetrix Oblique Recessed 62 1x

13512480
IP55 LED 4000K Medium DE Black Chrome
500mA 14.4Vf 7.2W 710lm 99lm/W CRI90
4000K LED Medio (20-30°) Driver remoto excluido
Tetrix Oblique Recessed 62 1x
Ficha técnica Technical support
Solicitar presupuesto
Especificaciones
1 Driver 2 Accesorios Instalación 3 Accesorios Opticos 4 Accesorios Iluminación Inteligente
Combínalo con Descargas

Especificaciones
LINED_135120XX_01.pdf
Cut-Out Size (mm)
ø68 for Frame Recessed; ø89 for Frame Recessed TrimLess
Mounting Depth (mm)
110
Light Source Type
LED
Lamp Included
Sí
Input Voltage
Driver de corriente constante requerido
IP Rating
55
LED Type
COB LED
Light Sources
1
Colour Temperature
4000K
Binning (SDCM)
2
Lifetime
L90B10 @50.000 horas

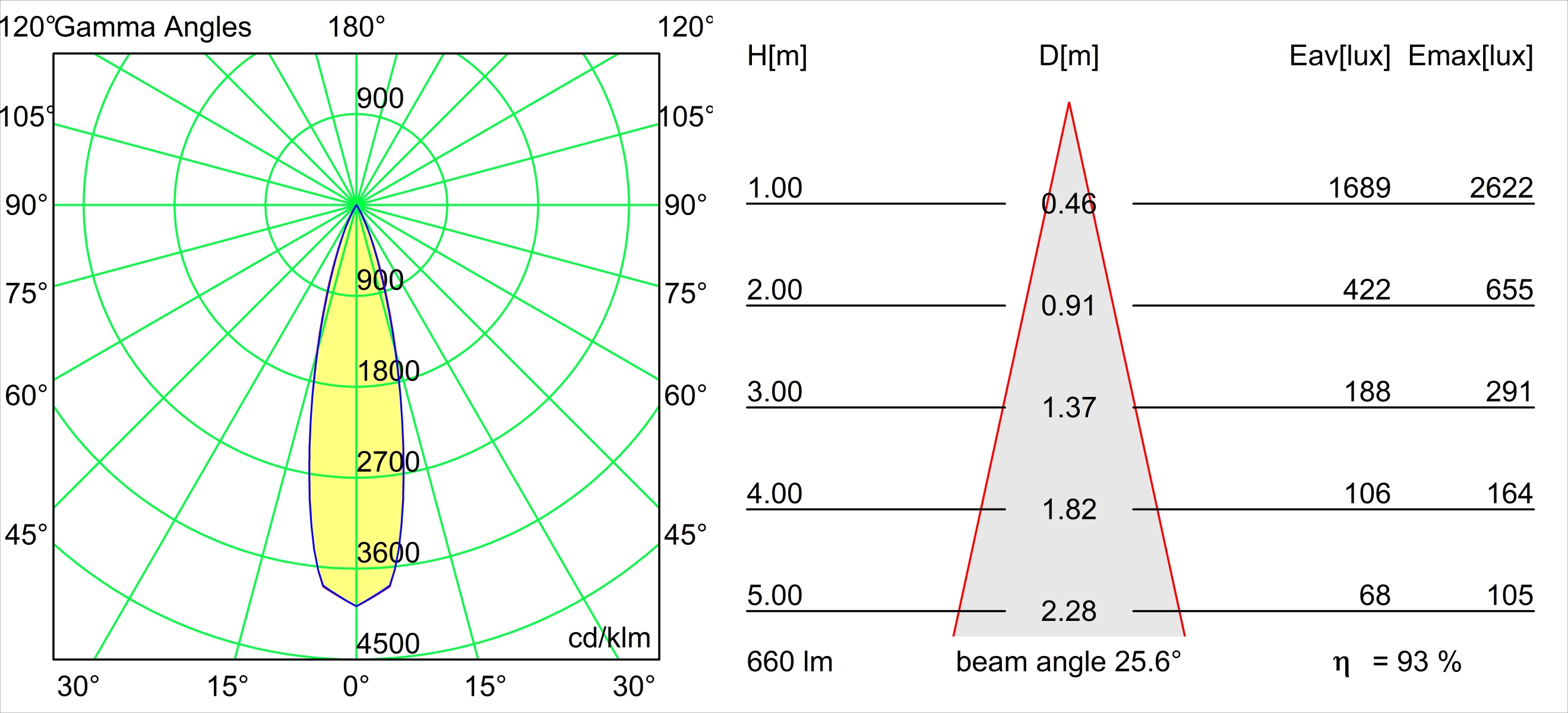

Measured Beam Angle (°)
25.2
CIE Flux Code
100, 100, 100, 100, 93
Electrical Class
III
Glow Wire Rating
850°C
Interio/Exterior
Interior
Adjustability
Not applicable
Gross Weight (g)
148
Net Weight (g)
96
Drive Current (mA)
350 500
Delivered Lumens (lm)
530 710
LED Connected Load (W)
5 7.2
Min. LED Fwd Voltage (Vf)
13.2 13.7
Max. LED Fwd Voltage (Vf)
15 15.4
Efficacy (lm/W)
106 99
Glare Rating (UGR)
8 9
Modular logo Ir arriba 1 Driver 2 Accesorios Instalación 3 Accesorios Opticos 4 Accesorios Iluminación Inteligente

1. Driver

Requerido
500mA
Article no. Driver Montaje del orificio de corte Productos mínimos Productos máximos Dimensión
11630130 LED Driver Constant Current Deep Dim DALI 500mA 20W 1 2 160 x 41.5 x 30.5
11630430 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 20W 1 2 160 x 41.5 x 30.5
11630730 LED Driver Constant Current Deep Dim DALI 500mA 50W 2 LED Output 1 6
152.5 x 76.2 x 30.1
11631030 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 50W 2 LED Output WD 1 6
152.5 x 76.2 x 30.1
11631430 LED Driver Constant Current Deep Dim Trailing Edge 350-700mA 15W 1 1 111 x 35 x 20
12400330 LED Driver Constant Current Trailing Edge/Push-Dim 350-700mA 17-32W 1 3 166 x 46 x 34
12403430 LED Driver Constant Current Non-Dim 350-1050mA 25-50W 1 4 124 x 79 x 22
12404330 LED Driver Constant Current Trailing Edge 500mA 20W 2 2 111 x 52 x 22
12404930 LED Driver Constant Current Trailing Edge 500mA 5-10W 1 1 102 x 39 x 21
12405630 LED Driver Constant Current DALI 300-1050mA 16-36W 1 3 146.5 x 44 x 30
12406530 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W WD 1 4 124 x 79 x 22
12406630 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W WD 1 4 124 x 79 x 22
12406730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W 1 4 124 x 79 x 22
12406830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W 1 4 124 x 79 x 22
12407130 LED Driver Constant Current 0-10V/1-10V 300-1050mA 16-36W 1 3 146.5 x 44 x 30
12407630 LED Driver Constant Current DALI 250-900mA 10-20W 1 2 110.4 x 52 x 22
12407730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W 1 2 110.4 x 52 x 22
12407830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 28-60W 1 7 124 x 79 x 22
12407930 LED Driver Constant Current DALI 250-700mA 10-20W WD 1 2 110.4 x 52 x 22
12408030 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W WD 1 2 111 x 52 x 22
12408130 LED Driver Constant Current DALI 250-700mA 15-32W WD 1 3 103 x 67 x 21
12408330 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 30-50W WD 1 7 124 x 79 x 22
12409130 LED Driver Constant Current 0-10V/1-10V 350-700mA 12W 1 1 135 x 30 x 20
12409430 LED Driver Constant Current DALI 500mA 10W 1 1 145 x 31 x 21
13470030 LED Driver Constant Current Casambi 300-1050mA 16-38W 1 3 146.5 x 44 x 30
13470130 LED Driver Constant Current Casambi 350-1050mA 25-60W 1 4 124 x 79 x 22
13550030 LED Driver Constant Current Non-Dim 500mA 12W 1 1 115 x 34 x 19
13551630 LED Driver Constant Current Deep Dim DALI 350-700mA 12W 1 1 135 x 30 x 20
13630100 LED Driver Constant Current Zigbee 350-1050mA 25-60W 1 4 124 x 79 x 22
Mostrar más

2. Accesorios Instalación
  1. Techo falso o pared
  2. Techo o pared estructural
  3. Suelo
  1. Paneles acústicos
  2. Tablero de yeso
  3. Tela estirada
  4. Madera
Recessed Ring
Requerido

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Recessed Ring
Requerido

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Recessed Ring
Requerido

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Recessed Ring
Requerido

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
  1. Ladrillo visto
  2. Hormigón expuesto
  3. Ladrillo/Hormigón enlucido
Recessed Ring
Requerido

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Recessed Ring
Requerido

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Concrete Kit

Concrete Kit

13515530
Concrete Kit 62 150x150 1x
Concrete Ring

Concrete Ring

13515630
Concrete Ring 62 Standard Installation Housing
Installation Housing

Installation Housing

11624030
Installation Housing 140x250x100x210
11624130
Installation Housing 140x400x100x210
Recessed Ring
Requerido

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Gypsum Fibreboard

Gypsum Fibreboard

12292630
Gypsum Fibreboard 150x150
Installation Housing

Installation Housing

11624030
Installation Housing 140x250x100x210
11624130
Installation Housing 140x400x100x210
  1. Hormigón
  2. Azulejo
  3. Madera

¡Cuidado! No apto para 'Hormigón'

¡Cuidado! No apto para 'Azulejo'

¡Cuidado! No apto para 'Madera'

3. Accesorios Opticos
Honeycomb 33

Honeycomb 33

13515132
Honeycomb 33 Black Structure
Light Cone 44

Light Cone 44

13515232
Light Cone 44 Black Structure
13515238
Light Cone 44 White Matt
Snoot 32

Snoot 32

13515032
Snoot 32 Black Structure
13515038
Snoot 32 White Matt

4. Accesorios Iluminación Inteligente
Casambi Module

Casambi Module

13470100
Dim Module Casambi 1-10V
13470101
Dim Module Casambi Trailing Edge
13470102
Dim Module Casambi DALI
Casambi Switch

Casambi Switch

13470109
Switch Casambi White
Hue Bridge

Hue Bridge

70000616
Bridge Hue EU White
70000617
Bridge Hue UK White
Hue Module

Hue Module

13190230
Dim Module Hue 0-10V/1-10V 150-300W
Hue Sensor

Hue Sensor

70000191
Motion Sensor Hue Outside Black
70008054
Motion Sensor Hue White
Hue Switch

Hue Switch

70000152
Switch Dimmer Hue White
70000154
Switch Niko Pure Hue White Steel
70000155
Switch Niko Pure Hue Black Steel
70000213
Switch Smart Button Hue White
70000214
Switch Wall Module Hue
70000223
Switch Dimmer Hue White
Zigbee Module

Zigbee Module

13630200
Dim Module Zigbee DALI

Descargas

Descargar todo
  • Ficha de datos
  • Instrucciones de instalación
  • Archivos LDT
  • Archivos IES
  • Archivos POLAR
    • CRI_1014994_V8-G8 927.JPG
    • CRI_1014997_V8-G8 940.JPG
    • CRI_1014996_V8-G8 935.JPG
    • CRI_1014995_V8-G8 930.JPG
    • TM30_1014994_V8-G8 927.jpg
    • TM30_1014995_V8-G8 930.JPG
    • TM30_1014997_V8-G8 940.JPG
    • TM30_1014996_V8-G8 935.JPG
  • Texto de presentación
    • SKP_135120XX_TETRIX-OBLIQUE_LED_01.skp
    • SKP_135120XX_TETRIX-OBLIQUE_LED_01.skp
    • OBJ_135120XX_TETRIX-OBLIQUE_LED_01.obj
    • OBJ_135120XX_TETRIX-OBLIQUE_LED_01.obj
    • FBX_135120XX_TETRIX-OBLIQUE_LED_01.fbx
    • FBX_135120XX_TETRIX-OBLIQUE_LED_01.fbx
    • CAD3D_135120XX_TETRIX-OBLIQUE_LED_01.dwg
    • CAD3D_135120XX_TETRIX-OBLIQUE_LED_01.dwg
  • Bocetos
    • CAD2D_REC_TETRIX_02.dwg
    • CAD3D_135120XX_TETRIX-OBLIQUE_LED_01.dwg
    • SKP_135120XX_TETRIX-OBLIQUE_LED_01.skp
    • 3DS_135120XX_TETRIX-OBLIQUE_LED_01.3ds
    • FBX_135120XX_TETRIX-OBLIQUE_LED_01.fbx
    • OBJ_135120XX_TETRIX-OBLIQUE_LED_01.obj
    • CAD3D_135120XX_TETRIX-OBLIQUE_LED_01.dwg
    • SKP_135120XX_TETRIX-OBLIQUE_LED_01.skp
    • 3DS_135120XX_TETRIX-OBLIQUE_LED_01.3ds
    • FBX_135120XX_TETRIX-OBLIQUE_LED_01.fbx
    • OBJ_135120XX_TETRIX-OBLIQUE_LED_01.obj
    • ELABEL_BridgeluxV8G8_4000K_02.pdf
    • ELABEL_BridgeluxV8G8_3000K_03.pdf
    • ELABEL_BridgeluxV8G8_2700K_02.pdf
    • ELABEL_Bridgelux_V8GEN8_3500K.pdf
    • REACH_TETRIX_06.pdf
    • EPD_TETRIX_OBLIQUE_RECESSED_62_1X_NON_GU10_EU_01.pdf
    • CE_13512480_04.pdf

¿Le gusta lo que ve y quiere más?

Si es profesional de interiores y busca iluminación para complementar su concepto, pídanos un presupuesto o un diseño de iluminación. Y si es consumidor... Visite la página Dónde comprar para ver los socios de Modular más cercanos que le pueden proporcionar toda la asistencia que necesite.

Solicite un diseño de iluminaciónSolicitar presupuesto

Dónde comprar

¿Busca algo?

Escriba una palabra clave en el campo de búsqueda y le ayudaremos a encontrarlo.

Modular Lighting Instruments logo white

Productos

  • Iluminación de montaje en superficie para techo
  • Iluminación empotrada para techo
  • Iluminación suspendida para techo
  • Sistemas de perfiles para techo
  • Sistemas de vía
  • Toda la iluminación para techo
  • Iluminación de montaje en superficie para pared
  • Iluminación empotrada para pared
  • Toda la iluminación para pared

Proyectos

  • Residencial
  • Oficina
  • Hospitalidad
  • Espacio comercial
  • Cuidado de la salud
  • Todos los proyectos

Modular Lighting Instruments

  • Servicios
  • Tecnología
  • Dónde comprar
  • Biblioteca de documentos
  • Oficinas locales
  • Salones de exposición
  • Sostenibilidad
  • Empleo
  • Blog

Suscripción a boletín

Suscribirme

Síganos en

  • Aviso de privacidad
  • Aviso sobre cookies
  • Términos de uso
  • Acerca de nosotros
Global | ES
