  1. Volver

Smart Smart Lotis Recessed115 1x

12750146
LED 3000K Wide Flood DE Gold Matt
500mA 31.3Vf 15.7W 1725lm 110lm/W CRI90
Smart Lotis Recessed 115 1x
Data sheet Technical support
Solicitar presupuesto
Especificaciones
1 Drivers 2 Accesorios Instalación 3 Accesorios Decorativo 4 Accesorios Iluminación Inteligente 5 Unidades de Respaldo de Emergencia
Descargas

Especificaciones
LINED_127510XX_REC_SMART-LOTIS-115_LED_V1.pdf
Cut-Out Size (mm)
ø108
Mounting Depth (mm)
100
Light Source Type
LED
Lamp Included
Sí
Input Voltage
Driver de corriente constante requerido
IP Rating
20
Drive Current (mA)
350 500 700
Delivered Lumens (lm)
1265 1725 2257
LED Connected Load (W)
10.7 15.7 22.5
Min. LED Fwd Voltage (Vf)
28.3 29 29.7
Max. LED Fwd Voltage (Vf)
32.9 33.6 34.5
Efficacy (lm/W)
118 110 100
Glare Rating (UGR)
20 21 22
  • 3500K bajo pedido
LED Type
COB LED
Light Sources
1
Colour Temperature
3000K
Binning (SDCM)
2
Lifetime
L80B10 @50.000 horas
Measured Beam Angle (°)
64
CIE Flux Code
99, 100, 100, 100, 86
Electrical Class
III
Glow Wire Rating
960°C
Interio/Exterior
Interior
Adjustability
Not applicable
Gross Weight (g)
255
Net Weight (g)
223
Cut-Out Size (mm)
ø108
Mounting Depth (mm)
100
Light Source Type
LED
Lamp Included
Sí
Input Voltage
Driver de corriente constante requerido
IP Rating
20
LED Type
COB LED
Light Sources
1
Colour Temperature
3000K
Binning (SDCM)
2
Lifetime
L80B10 @50.000 horas
Measured Beam Angle (°)
64
CIE Flux Code
99, 100, 100, 100, 86
Electrical Class
III
Glow Wire Rating
960°C
Interio/Exterior
Interior
Adjustability
Not applicable
Gross Weight (g)
255
Net Weight (g)
223
  • 3500K bajo pedido
Drive Current (mA)
350 500 700
Delivered Lumens (lm)
1265 1725 2257
LED Connected Load (W)
10.7 15.7 22.5
Min. LED Fwd Voltage (Vf)
28.3 29 29.7
Max. LED Fwd Voltage (Vf)
32.9 33.6 34.5
Efficacy (lm/W)
118 110 100
Glare Rating (UGR)
20 21 22
Modular logo Ir arriba Drivers 1. Accesorios Instalación 2. Accesorios Decorativo 3. Accesorios Iluminación Inteligente 4. Unidades de Respaldo de Emergencia 5.

1. Drivers

Requerido
Requerido
500mA
Article no. Driver Montaje del orificio de corte Productos mínimos Productos máximos Dimensión
11630130 LED Driver Constant Current Deep Dim DALI 500mA 20W 1 1 160 x 41.5 x 30.5
11630430 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 20W 1 1 160 x 41.5 x 30.5
11630730 LED Driver Constant Current Deep Dim DALI 500mA 50W 2 LED Output 1 2
152.5 x 76.2 x 30.1
11631030 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 50W 2 LED Output WD 1 2
152.5 x 76.2 x 30.1
12400330 LED Driver Constant Current Trailing Edge/Push-Dim 350-700mA 17-32W 1 1 166 x 46 x 34
12403430 LED Driver Constant Current Non-Dim 350-1050mA 25-50W 1 2 124 x 79 x 22
12404330 LED Driver Constant Current Trailing Edge 500mA 20W 1 1 111 x 52 x 22
12405630 LED Driver Constant Current DALI 300-1050mA 16-36W 1 1 146.5 x 44 x 30
12406530 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W WD 1 2 124 x 79 x 22
12406630 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W WD 1 2 124 x 79 x 22
12406730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W 1 2 124 x 79 x 22
12406830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W 1 2 124 x 79 x 22
12407130 LED Driver Constant Current 0-10V/1-10V 300-1050mA 16-36W 1 1 146.5 x 44 x 30
12407630 LED Driver Constant Current DALI 250-700mA 10-20W 1 1 110.4 x 52 x 22
12407730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W 1 1 110.4 x 52 x 22
12407830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 28-60W 1 3 124 x 79 x 22
12407930 LED Driver Constant Current DALI 250-700mA 10-20W WD 1 1 110.4 x 52 x 22
12408030 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W WD 1 1 111 x 52 x 22
12408130 LED Driver Constant Current DALI 250-700mA 15-32W WD 1 1 103 x 67 x 21
12408330 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 30-50W WD 1 3 124 x 79 x 22
13470030 LED Driver Constant Current Casambi 300-1050mA 16-38W 1 1 146.5 x 44 x 30
13470130 LED Driver Constant Current Casambi 350-1050mA 25-60W 1 2 124 x 79 x 22
13630100 LED Driver Constant Current Zigbee 350-1050mA 25-60W 1 2 124 x 79 x 22
Mostrar más

2. Accesorios Instalación

  1. Techo falso o pared
  2. Techo o pared estructural
  3. Suelo
  1. Paneles acústicos
  2. Tablero de yeso
  3. Tela estirada
  4. Madera
Adecuado para esta aplicación. No se requieren accesorios de instalación. Siga las instrucciones de instalación para ver cómo empotrar el producto.
Recessed Ring

Recessed Ring

12810230
Ring Recessed 115 1x
Adecuado para esta aplicación. No se requieren accesorios de instalación. Siga las instrucciones de instalación para ver cómo empotrar el producto.
Adecuado para esta aplicación. No se requieren accesorios de instalación. Siga las instrucciones de instalación para ver cómo empotrar el producto.
  1. Ladrillo visto
  2. Hormigón expuesto
  3. Ladrillo/Hormigón enlucido
Adecuado para esta aplicación. No se requieren accesorios de instalación. Siga las instrucciones de instalación para ver cómo empotrar el producto.
Adecuado para esta aplicación. No se requieren accesorios de instalación. Siga las instrucciones de instalación para ver cómo empotrar el producto.
Installation Housing

Installation Housing

10889830
Installation Housing 192x190x130
Plaster Kit

Plaster Kit

12290530
Plaster Kit 190X190 - 108 1x
  1. Hormigón
  2. Azulejo
  3. Madera
¡Cuidado! No apto para 'Hormigón'
¡Cuidado! No apto para 'Azulejo'
¡Cuidado! No apto para 'Madera'

3. Accesorios Decorativo

Smart Mask 115 1x

Smart Mask 115 1x

12810009
Mask Smart 115 1x White Structure
12810032
Mask Smart 115 1x Black Structure
12810046
Mask Smart 115 1x Gold Matt
Smart Mask 115 2x

Smart Mask 115 2x

12810109
Mask Smart 115 2x White Structure
12810132
Mask Smart 115 2x Black Structure
12810146
Mask Smart 115 2x Gold Matt

4. Accesorios Iluminación Inteligente

Casambi Module

Casambi Module

13470100
Dim Module Casambi 1-10V
13470101
Dim Module Casambi Trailing Edge
13470102
Dim Module Casambi DALI
Casambi Switch

Casambi Switch

13470109
Switch Casambi White
Hue Bridge

Hue Bridge

70000616
Bridge Hue EU White
70000617
Bridge Hue UK White
Hue Module

Hue Module

13190230
Dim Module Hue 0-10V/1-10V 150-300W
Hue Sensor

Hue Sensor

70000191
Motion Sensor Hue Outside Black
70008054
Motion Sensor Hue White
Hue Switch

Hue Switch

70000154
Switch Niko Pure Hue White Steel
70000155
Switch Niko Pure Hue Black Steel
70000213
Switch Smart Button Hue White
70000214
Switch Wall Module Hue
70000223
Switch Dimmer Hue White
Zigbee Module

Zigbee Module

13630200
Dim Module Zigbee DALI

5. Unidades de Respaldo de Emergencia

Back-Up Unit Constant Current

Back-Up Unit Constant Current

12400210
Back-Up Unit Constant Current 1h DE
12400310
Back-Up Unit Constant Current 3h DE

Descargas

Descargar todo ;
  • Ficha de datos
  • Instrucciones de instalación
    • LDT_12750146-REC-SM-LO-115_3000KWF_02.zip
    • LDT_12750146-REC-SM-LO-115_3000KWF_02.zip
    • IES_12750146-REC-SM-LO-115_3000KWF_02.zip
    • IES_12750146-REC-SM-LO-115_3000KWF_02.zip

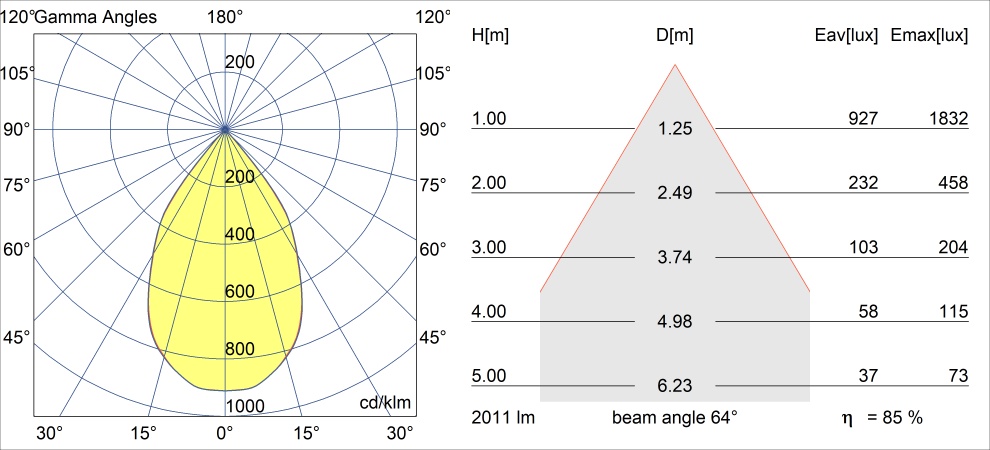

    • POLB_12750146-REC-SM-LO-115_3000KWF-500mA_02.jpg
    • POLB_12750146-REC-SM-LO-115_3000KWF-500mA_02.Jpg
    • CRI_1015288_VERO13-G8 930.JPG
    • CRI_1015290_VERO13-G8 940.JPG
    • CRI_1015289_VERO13-G8 935.JPG
    • CRI_1015287_VERO13-G8 927.JPG
    • TM30_1015289_VERO13-G8 935.JPG
    • TM30_1015288_VERO13-G8 930.JPG
    • TM30_1015287_VERO13-G8 927.JPG
    • TM30_1015290_VERO13-G8 940.JPG
  • Archivos OBJ
  • Archivos FBX
  • Archivos CAD 3D
  • CAD 2D
    • REACH_SMART RANGE_06.pdf
    • CE_12750146_04.pdf
  • EPD declarations
    • ELABEL_Bridgelux_Vero13G8_3500K.pdf
    • ELABEL_Bridgelux_Vero13G8_2700K.pdf
    • ELABEL_Bridgelux_Vero13G8_3000K.pdf
    • ELABEL_Bridgelux_Vero13G8_4000K.pdf
  • Line drawings
    • OBJ_127510XX_REC_SMART-115-LOTIS_01.obj
    • 3DS_127510XX_REC_SMART-115-LOTIS_01.3ds
    • FBX_127510XX_REC_SMART-115-LOTIS_01.fbx
  • SKP Files
  • UKCA declarations

¿Le gusta lo que ve y quiere más?

Si es profesional de interiores y busca iluminación para complementar su concepto, pídanos un presupuesto o un diseño de iluminación. Y si es consumidor... Visite la página Dónde comprar para ver los socios de Modular más cercanos que le pueden proporcionar toda la asistencia que necesite.

Solicite un diseño de iluminaciónSolicitar presupuesto

Dónde comprar

¿Busca algo?

Escriba una palabra clave en el campo de búsqueda y le ayudaremos a encontrarlo.

Modular Lighting Instruments logo white

Productos

  • Iluminación de montaje en superficie para techo
  • Iluminación empotrada para techo
  • Iluminación suspendida para techo
  • Sistemas de perfiles para techo
  • Sistemas de vía
  • Toda la iluminación para techo
  • Iluminación de montaje en superficie para pared
  • Iluminación empotrada para pared
  • Toda la iluminación para pared

Proyectos

  • Residencial
  • Oficina
  • Hospitalidad
  • Espacio comercial
  • Cuidado de la salud
  • Todos los proyectos

Modular Lighting Instruments

  • Servicios
  • Dónde comprar
  • Biblioteca de documentos
  • Oficinas locales
  • Salones de exposición
  • Sostenibilidad
  • Empleo

Suscripción a boletín

Suscribirme ;

Síganos en

  • Aviso de privacidad
  • Aviso sobre cookies
  • Términos de uso
  • Acerca de nosotros
  • Global | ES
