  1. Volver

Smart Smart Lotis Recessed82 1x

12444214
IP55 LED 1800-3000K WD Flood DE Bronze Brushed
350mA 17Vf 6W 421lm 70lm/W CRI95
Smart Lotis Recessed 82 1x
Data sheet Technical support
Solicitar presupuesto
Especificaciones
1 Drivers 2 Accesorios Instalación 3 Accesorios Decorativo 4 Accesorios Iluminación Inteligente 5 Unidades de Respaldo de Emergencia
Descargas

Especificaciones
LINED_12441XXX_SURF_SMART LOTIS_LED_V0.pdf
Cut-Out Size (mm)
ø70
Mounting Depth (mm)
100
Light Source Type
LED
Lamp Included
Sí
Input Voltage
Driver de corriente constante requerido
IP Rating
55
Drive Current (mA)
350
Delivered Lumens (lm)
421
LED Connected Load (W)
6
Min. LED Fwd Voltage (Vf)
15.5
Max. LED Fwd Voltage (Vf)
18.5
Efficacy (lm/W)
70
Glare Rating (UGR)
19
  • 3500K bajo pedido
LED Type
COB LED
Light Sources
1
Colour Temperature
1800-3000K (Warm Dim)
Binning (SDCM)
3
Lifetime
L80B10 @50.000 horas

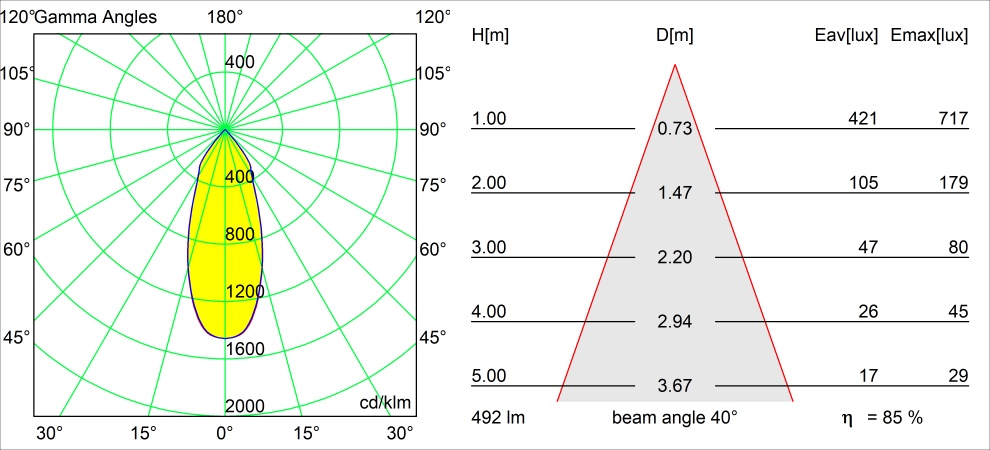

Measured Beam Angle (°)
40
CIE Flux Code
97, 100, 100, 100, 86
Electrical Class
III
Glow Wire Rating
960°C
Interio/Exterior
Interior
Gross Weight (g)
220
Net Weight (g)
150
Cut-Out Size (mm)
ø70
Mounting Depth (mm)
100
Light Source Type
LED
Lamp Included
Sí
Input Voltage
Driver de corriente constante requerido
IP Rating
55
LED Type
COB LED
Light Sources
1
Colour Temperature
1800-3000K (Warm Dim)
Binning (SDCM)
3
Lifetime
L80B10 @50.000 horas
Measured Beam Angle (°)
40
CIE Flux Code
97, 100, 100, 100, 86
Electrical Class
III
Glow Wire Rating
960°C
Interio/Exterior
Interior
Gross Weight (g)
220
Net Weight (g)
150
  • 3500K bajo pedido
Drive Current (mA)
350
Delivered Lumens (lm)
421
LED Connected Load (W)
6
Min. LED Fwd Voltage (Vf)
15.5
Max. LED Fwd Voltage (Vf)
18.5
Efficacy (lm/W)
70
Glare Rating (UGR)
19
Modular logo Ir arriba Drivers 1. Accesorios Instalación 2. Accesorios Decorativo 3. Accesorios Iluminación Inteligente 4. Unidades de Respaldo de Emergencia 5.

1. Drivers

Requerido
Requerido
350mA
Article no. Driver Montaje del orificio de corte Productos mínimos Productos máximos Dimensión
11630030 LED Driver Constant Current Deep Dim DALI 350mA 20W 1 2 160 x 41.5 x 30.5
11630330 LED Driver Constant Current Deep Dim 0-10V/1-10V 350mA 20W 1 2 160 x 41.5 x 30.5
11630630 LED Driver Constant Current Deep Dim DALI 350mA 50W 2 LED Output WD 1 4
152.5 x 76.2 x 30.1
11630930 LED Driver Constant Current Deep Dim 0-10V/1-10V 350mA 50W 2 LED Output WD 1 4
152.5 x 76.2 x 30.1
11631430 LED Driver Constant Current Deep Dim Trailing Edge 350-700mA 15W 1 2 111 x 35 x 20
12404230 LED Driver Constant Current Trailing Edge 350mA 18W 2 2 111 x 52 x 22
12404830 LED Driver Constant Current Trailing Edge 350mA 5-10W 1 1 102 x 39 x 21
12405630 LED Driver Constant Current DALI 300-1050mA 16-36W 1 2 146.5 x 44 x 30
12406530 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W WD 1 4 124 x 79 x 22
12406630 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W WD 1 4 124 x 79 x 22
12407130 LED Driver Constant Current 0-10V/1-10V 300-1050mA 16-36W 1 2 146.5 x 44 x 30
12407930 LED Driver Constant Current DALI 250-700mA 10-20W WD 1 2 110.4 x 52 x 22
12408030 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W WD 1 2 111 x 52 x 22
12408130 LED Driver Constant Current DALI 250-700mA 15-32W WD 1 2 103 x 67 x 21
12408330 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 30-50W WD 2 6 124 x 79 x 22
12409130 LED Driver Constant Current 0-10V/1-10V 350-700mA 12W 1 1 135 x 30 x 20
12409330 LED Driver Constant Current DALI 350mA 10W 1 1 145 x 31 x 21
13470030 LED Driver Constant Current Casambi 300-1050mA 16-38W 1 2 146.5 x 44 x 30
13470130 LED Driver Constant Current Casambi 350-1050mA 25-60W 1 4 124 x 79 x 22
13551630 LED Driver Constant Current Deep Dim DALI 350-700mA 12W 1 1 135 x 30 x 20
13551930 LED Driver Constant Current Trailing Edge 200-350mA 4-14W 2 2 128.8 x 32 x 25.7
13552030 LED Driver Constant Current Trailing Edge 350-700mA 4-14W 1 1 128.8 x 32 x 25.7
13630100 LED Driver Constant Current Zigbee 350-1050mA 25-60W 1 4 124 x 79 x 22
Mostrar más

2. Accesorios Instalación

  1. Techo falso o pared
  2. Techo o pared estructural
  3. Suelo
  1. Paneles acústicos
  2. Tablero de yeso
  3. Tela estirada
  4. Madera
Adecuado para esta aplicación. No se requieren accesorios de instalación. Siga las instrucciones de instalación para ver cómo empotrar el producto.
Recessed Ring

Recessed Ring

12500230
Ring Recessed 82 1x
Adecuado para esta aplicación. No se requieren accesorios de instalación. Siga las instrucciones de instalación para ver cómo empotrar el producto.
Adecuado para esta aplicación. No se requieren accesorios de instalación. Siga las instrucciones de instalación para ver cómo empotrar el producto.
  1. Ladrillo visto
  2. Hormigón expuesto
  3. Ladrillo/Hormigón enlucido
Adecuado para esta aplicación. No se requieren accesorios de instalación. Siga las instrucciones de instalación para ver cómo empotrar el producto.
Adecuado para esta aplicación. No se requieren accesorios de instalación. Siga las instrucciones de instalación para ver cómo empotrar el producto.
Installation Housing

Installation Housing

10889830
Installation Housing 192x190x130
Plaster Kit

Plaster Kit

12290130
Plaster Kit 190X190 - 70 1x
12291030
Plaster Kit 210x190 - 70 2x
  1. Hormigón
  2. Azulejo
  3. Madera
¡Cuidado! No apto para 'Hormigón'
¡Cuidado! No apto para 'Azulejo'
¡Cuidado! No apto para 'Madera'

3. Accesorios Decorativo

Smart Mask 82 1x

Smart Mask 82 1x

12500009
Mask Smart 82 1x White Structure
12500014
Mask Smart 82 1x Bronze Brushed
12500015
Mask Smart 82 1x Champagne Brushed
12500016
Mask Smart 82 1x Silver Bronze Brushed
12500032
Mask Smart 82 1x Black Structure
12500043
Mask Smart 82 1x Black Brushed
12500046
Mask Smart 82 1x Gold Matt
Smart Mask 82 2x

Smart Mask 82 2x

12500109
Mask Smart 82 2x White Structure
12500114
Mask Smart 82 2x Bronze Brushed
12500115
Mask Smart 82 2x Champagne Brushed
12500116
Mask Smart 82 2x Silver Bronze Brushed
12500132
Mask Smart 82 2x Black Structure
12500143
Mask Smart 82 2x Black Brushed
12500146
Mask Smart 82 2x Gold Matt

4. Accesorios Iluminación Inteligente

Casambi Module

Casambi Module

13470100
Dim Module Casambi 1-10V
13470101
Dim Module Casambi Trailing Edge
13470102
Dim Module Casambi DALI
Casambi Switch

Casambi Switch

13470109
Switch Casambi White
Hue Bridge

Hue Bridge

70000616
Bridge Hue EU White
70000617
Bridge Hue UK White
Hue Module

Hue Module

13190230
Dim Module Hue 0-10V/1-10V 150-300W
Hue Sensor

Hue Sensor

70000191
Motion Sensor Hue Outside Black
70008054
Motion Sensor Hue White
Hue Switch

Hue Switch

70000154
Switch Niko Pure Hue White Steel
70000155
Switch Niko Pure Hue Black Steel
70000213
Switch Smart Button Hue White
70000214
Switch Wall Module Hue
70000223
Switch Dimmer Hue White
Zigbee Module

Zigbee Module

13630200
Dim Module Zigbee DALI

5. Unidades de Respaldo de Emergencia

Back-Up Unit Constant Current

Back-Up Unit Constant Current

12400210
Back-Up Unit Constant Current 1h DE
12400310
Back-Up Unit Constant Current 3h DE

Descargas

Descargar todo ;
  • Ficha de datos
  • Instrucciones de instalación
  • Archivos LDT
  • Archivos IES
  • Archivos POLAR
  • Archivos CRI
  • Archivos TM30
  • Texto de presentación
    • OBJ_124420XX_SMART-82-LOTIS_LED-900LM_01.obj
    • OBJ_124410XX_SMART-82-LOTIS_LED-900LM_01.obj
    • FBX_124420XX_SMART-82-LOTIS_LED-900LM_01.fbx
    • FBX_124410XX_SMART-82-LOTIS_LED-900LM_01.fbx
    • CAD3D_124410XX_SMART-82-LOTIS_LED-900LM_V0.dwg
    • CAD3D_124410XX_SMART-82-LOTIS_LED-900LM_V0.dwg
  • Line drawings
    • CAD2D_EXT_SMART-82-LOTIS_V0.dwg
    • CAD2D_REC_SMART-82_01.dwg
    • OBJ_124420XX_SMART-82-LOTIS_LED-900LM_01.obj
    • FBX_124420XX_SMART-82-LOTIS_LED-900LM_01.fbx
    • 3DS_124420XX_SMART-82-LOTIS_LED-900LM_01.3ds
    • OBJ_124410XX_SMART-82-LOTIS_LED-900LM_01.obj
    • 3DS_124410XX_SMART-82-LOTIS_LED-900LM_01.3ds
    • FBX_124410XX_SMART-82-LOTIS_LED-900LM_01.fbx
    • CAD3D_124410XX_SMART-82-LOTIS_LED-900LM_V0.dwg
    • SKP_124420XX_SMART-82-LOTIS_LED-900LM_01.skp
    • SKP_124410XX_SMART-82-LOTIS_LED-900LM_01.skp
    • REACH_SMART RANGE_06.pdf
    • CE_12444214_04.pdf
    • EPD_SMART LOTIS RECESSED 82 1X IP55_EU_01.pdf
  • Energy Label
  • UKCA declarations

¿Le gusta lo que ve y quiere más?

Si es profesional de interiores y busca iluminación para complementar su concepto, pídanos un presupuesto o un diseño de iluminación. Y si es consumidor... Visite la página Dónde comprar para ver los socios de Modular más cercanos que le pueden proporcionar toda la asistencia que necesite.

Solicite un diseño de iluminaciónSolicitar presupuesto

Dónde comprar

¿Busca algo?

Escriba una palabra clave en el campo de búsqueda y le ayudaremos a encontrarlo.

Modular Lighting Instruments logo white

Productos

  • Iluminación de montaje en superficie para techo
  • Iluminación empotrada para techo
  • Iluminación suspendida para techo
  • Sistemas de perfiles para techo
  • Sistemas de vía
  • Toda la iluminación para techo
  • Iluminación de montaje en superficie para pared
  • Iluminación empotrada para pared
  • Toda la iluminación para pared

Proyectos

  • Residencial
  • Oficina
  • Hospitalidad
  • Espacio comercial
  • Cuidado de la salud
  • Todos los proyectos

Modular Lighting Instruments

  • Servicios
  • Dónde comprar
  • Biblioteca de documentos
  • Oficinas locales
  • Salones de exposición
  • Sostenibilidad
  • Empleo

Suscripción a boletín

Suscribirme ;

Síganos en

  • Aviso de privacidad
  • Aviso sobre cookies
  • Términos de uso
  • Acerca de nosotros
  • Global | ES
