  1. Geh zurück

Smart Smart Lotis Recessed115 1x

12752509
IP54 LED 3000K Medium DE White Structure
500mA 31.3Vf 15.7W 1706lm 109lm/W CRI90
Smart Lotis Recessed 115 1x
Data sheet Technischer Support
Angebot anfordern
Spezifikationen
1 Drivers 2 Montagezubehör 3 Dekorative Zubehör 4 Smart Lighting Zubehör 5 Back-up-Modul
Downloads

Spezifikationen
LINED_127520XX_127530XX_REC_SMART-LOTIS-115-IP_LED_V0.pdf
Ausschnittgröße (mm)
ø108
Einbautiefe (mm)
100
Typ der Lichtquelle
LED
Leuchtmittel enthalten
Ja
Eingangsspannung
Konstantstrom-treiber erforderlich
Schutzart
54
Antriebsstrom (mA)
350 500 700
Lumenleistung (lm)
1250 1706 2232
LED Anschlussleistung (W)
10.7 15.7 22.5
Min. LED Fwd Voltage (Vf)
28.3 29 29.7
Max. LED Fwd Voltage (Vf)
32.9 33.6 34.5
Effizienz (lm/W)
117 109 99
UGR
19 20 21
  • 3500K auf Anfrage
LED-Typ
COB-LED
Anzahl Lichtquellen
1
Farbtemperatur
3000K
Binning (SDCM)
2
Lebensdauer
L80 B10 bei 50.000 Stunden
Gemessene Abstrahlwinkel (°)
25
productCIEFluxCode
94, 98, 100, 100, 85
Schutzklasse
III
Glühdrahtprüfung (°C)
960°C
Innen/Außen
Innen
Verstellbarkeit
Not applicable
Bruttogewicht (g)
480
Nettogewicht (g)
390
Ausschnittgröße (mm)
ø108
Einbautiefe (mm)
100
Typ der Lichtquelle
LED
Leuchtmittel enthalten
Ja
Eingangsspannung
Konstantstrom-treiber erforderlich
Schutzart
54
LED-Typ
COB-LED
Anzahl Lichtquellen
1
Farbtemperatur
3000K
Binning (SDCM)
2
Lebensdauer
L80 B10 bei 50.000 Stunden
Gemessene Abstrahlwinkel (°)
25
productCIEFluxCode
94, 98, 100, 100, 85
Schutzklasse
III
Glühdrahtprüfung (°C)
960°C
Innen/Außen
Innen
Verstellbarkeit
Not applicable
Bruttogewicht (g)
480
Nettogewicht (g)
390
  • 3500K auf Anfrage
Antriebsstrom (mA)
350 500 700
Lumenleistung (lm)
1250 1706 2232
LED Anschlussleistung (W)
10.7 15.7 22.5
Min. LED Fwd Voltage (Vf)
28.3 29 29.7
Max. LED Fwd Voltage (Vf)
32.9 33.6 34.5
Effizienz (lm/W)
117 109 99
UGR
19 20 21
Modular logo Nach oben gehen Drivers 1. Montagezubehör 2. Dekorative Zubehör 3. Smart Lighting Zubehör 4. Back-up-Modul 5.

1. Drivers

Erforderlich
Erforderlich
500mA
Artikel Treiber Passt durch Lochausschnitt Min produkte Max produkte Maße
11630130 LED Driver Constant Current Deep Dim DALI 500mA 20W 1 1 160 x 41.5 x 30.5
11630430 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 20W 1 1 160 x 41.5 x 30.5
11630730 LED Driver Constant Current Deep Dim DALI 500mA 50W 2 LED Output 1 2
152.5 x 76.2 x 30.1
11631030 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 50W 2 LED Output WD 1 2
152.5 x 76.2 x 30.1
12400330 LED Driver Constant Current Trailing Edge/Push-Dim 350-700mA 17-32W 1 1 166 x 46 x 34
12403430 LED Driver Constant Current Non-Dim 350-1050mA 25-50W 1 2 124 x 79 x 22
12404330 LED Driver Constant Current Trailing Edge 500mA 20W 1 1 111 x 52 x 22
12405630 LED Driver Constant Current DALI 300-1050mA 16-36W 1 1 146.5 x 44 x 30
12406530 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W WD 1 2 124 x 79 x 22
12406630 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W WD 1 2 124 x 79 x 22
12406730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W 1 2 124 x 79 x 22
12406830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W 1 2 124 x 79 x 22
12407130 LED Driver Constant Current 0-10V/1-10V 300-1050mA 16-36W 1 1 146.5 x 44 x 30
12407630 LED Driver Constant Current DALI 250-700mA 10-20W 1 1 110.4 x 52 x 22
12407730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W 1 1 110.4 x 52 x 22
12407830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 28-60W 1 3 124 x 79 x 22
12407930 LED Driver Constant Current DALI 250-700mA 10-20W WD 1 1 110.4 x 52 x 22
12408030 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W WD 1 1 111 x 52 x 22
12408130 LED Driver Constant Current DALI 250-700mA 15-32W WD 1 1 103 x 67 x 21
12408330 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 30-50W WD 1 3 124 x 79 x 22
13470030 LED Driver Constant Current Casambi 300-1050mA 16-38W 1 1 146.5 x 44 x 30
13470130 LED Driver Constant Current Casambi 350-1050mA 25-60W 1 2 124 x 79 x 22
13630100 LED Driver Constant Current Zigbee 350-1050mA 25-60W 1 2 124 x 79 x 22
Mehr anzeigen

2. Montagezubehör

  1. Regipsdecke/Regipswand
  2. Strukturelle Decke oder Wand
  3. Boden
  1. Akustikfliesen
  2. Gipskartonplatte
  3. Gestreckter Stoff
  4. Holz
Geeignet für diese Anwendung. Kein Installationszubehör erforderlich. Befolgen Sie die Installationsanweisungen, um zu erfahren, wie das Produkt eingelassen wird.
Recessed Ring

Recessed Ring

12810230
Ring Recessed 115 1x
Geeignet für diese Anwendung. Kein Installationszubehör erforderlich. Befolgen Sie die Installationsanweisungen, um zu erfahren, wie das Produkt eingelassen wird.
Geeignet für diese Anwendung. Kein Installationszubehör erforderlich. Befolgen Sie die Installationsanweisungen, um zu erfahren, wie das Produkt eingelassen wird.
  1. Ziegelstein
  2. Sichtbeton
  3. Verputzter Ziegelstein/Beton
Geeignet für diese Anwendung. Kein Installationszubehör erforderlich. Befolgen Sie die Installationsanweisungen, um zu erfahren, wie das Produkt eingelassen wird.
Geeignet für diese Anwendung. Kein Installationszubehör erforderlich. Befolgen Sie die Installationsanweisungen, um zu erfahren, wie das Produkt eingelassen wird.
Installation Housing

Installation Housing

10889830
Installation Housing 192x190x130
Plaster Kit

Plaster Kit

12290530
Plaster Kit 190X190 - 108 1x
  1. Beton
  2. Fliese
  3. Holz
Achtung! Nicht geeignet für 'Beton'
Achtung! Nicht geeignet für 'Fliese'
Achtung! Nicht geeignet für 'Holz'

3. Dekorative Zubehör

Smart Mask 115 1x

Smart Mask 115 1x

12810009
Mask Smart 115 1x White Structure
12810032
Mask Smart 115 1x Black Structure
12810046
Mask Smart 115 1x Gold Matt
Smart Mask 115 2x

Smart Mask 115 2x

12810109
Mask Smart 115 2x White Structure
12810132
Mask Smart 115 2x Black Structure
12810146
Mask Smart 115 2x Gold Matt

4. Smart Lighting Zubehör

Casambi Module

Casambi Module

13470100
Dim Module Casambi 1-10V
13470101
Dim Module Casambi Trailing Edge
13470102
Dim Module Casambi DALI
Casambi Switch

Casambi Switch

13470109
Switch Casambi White
Hue Bridge

Hue Bridge

70000616
Bridge Hue EU White
70000617
Bridge Hue UK White
Hue Module

Hue Module

13190230
Dim Module Hue 0-10V/1-10V 150-300W
Hue Sensor

Hue Sensor

70000191
Motion Sensor Hue Outside Black
70008054
Motion Sensor Hue White
Hue Switch

Hue Switch

70000154
Switch Niko Pure Hue White Steel
70000155
Switch Niko Pure Hue Black Steel
70000213
Switch Smart Button Hue White
70000214
Switch Wall Module Hue
70000223
Switch Dimmer Hue White
Zigbee Module

Zigbee Module

13630200
Dim Module Zigbee DALI

5. Back-up-Modul

Back-Up Unit Constant Current

Back-Up Unit Constant Current

12400210
Back-Up Unit Constant Current 1h DE
12400310
Back-Up Unit Constant Current 3h DE

Downloads

Alles herunterladen ;
  • Datenblatt
    • INST_127420XX-B1_01.pdf
    • INST_127520XX_10.pdf
    • LDT_12752509-REC-SM-LO-115-IP54_3000KM_02.zip
    • LDT_12752509-REC-SM-LO-115-IP54_3000KM_02.zip
    • IES_12752509-REC-SM-LO-115-IP54_3000KM_02.zip
    • IES_12752509-REC-SM-LO-115-IP54_3000KM_02.zip

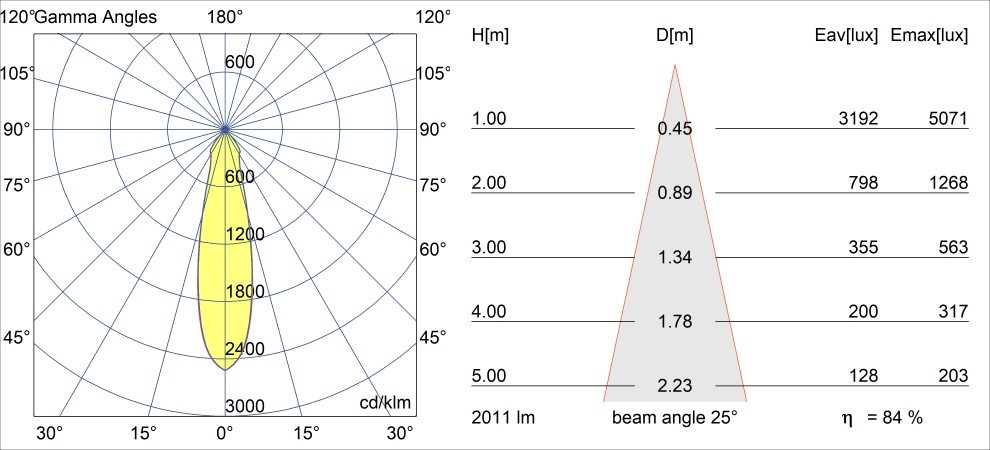

    • POLB_12752509-REC-SM-LO-115-IP54_3000KM-500mA_02.jpg
    • POLB_12752509-REC-SM-LO-115-IP54_3000KM-500mA_02.Jpg
    • CRI_1015288_VERO13-G8 930.JPG
    • CRI_1015290_VERO13-G8 940.JPG
    • CRI_1015289_VERO13-G8 935.JPG
    • CRI_1015287_VERO13-G8 927.JPG
    • TM30_1015289_VERO13-G8 935.JPG
    • TM30_1015288_VERO13-G8 930.JPG
    • TM30_1015287_VERO13-G8 927.JPG
    • TM30_1015290_VERO13-G8 940.JPG
  • Ausschreibungstext
  • OBJ-Dateien
  • FBX-Dateien
  • CAD 3D-Dateien
  • CAD 2D
    • REACH_SMART RANGE_06.pdf
    • CE_12752509_04.pdf
  • EPD declarations
    • ELABEL_Bridgelux_Vero13G8_3500K.pdf
    • ELABEL_Bridgelux_Vero13G8_2700K.pdf
    • ELABEL_Bridgelux_Vero13G8_3000K.pdf
    • ELABEL_Bridgelux_Vero13G8_4000K.pdf
  • Line drawings
  • SKP Files
    • OBJ_127520XX_REC_SMART-115-LOTIS-IP_01.obj
    • 3DS_127520XX_REC_SMART-115-LOTIS-IP_01.3ds
    • FBX_127520XX_REC_SMART-115-LOTIS-IP_01.fbx
  • UKCA declarations
