  1. Geh zurück

Minude Minude Semi-RecessedAdjustable 45 1x

11461109
LED 3000K Medium DE White Structure
500mA 16.9Vf 8.5W 610lm 72lm/W CRI90
Minude Semi-Recessed Adjustable 45 1x
Datasheet Technischer Support
Angebot anfordern
Spezifikationen
1 LED-Treiber 2 Montagezubehör 3 Smart Lighting Zubehör 4 Back-up-Modul
Kompatibel mit Downloads

Spezifikationen
LINED_114610XX_03.pdf
Ausschnittgröße (mm)
ø40
Einbautiefe (mm)
110
Typ der Lichtquelle
LED
Leuchtmittel enthalten
Ja
Eingangsspannung
Konstantstrom-treiber erforderlich
Schutzart
20
Antriebsstrom (mA)
350 500
Lumenleistung (lm)
453 610
LED Anschlussleistung (W)
5.7 8.5
Min. LED Fwd Voltage (Vf)
14.8 15.2
Max. LED Fwd Voltage (Vf)
18 18.6
Effizienz (lm/W)
79 72
UGR
12 13
  • 3500K und 4000K auf Anfrage
LED-Typ
COB-LED
Anzahl Lichtquellen
1
Farbtemperatur
3000K
Binning (SDCM)
2
Lebensdauer
L80 B10 bei 50.000 Stunden

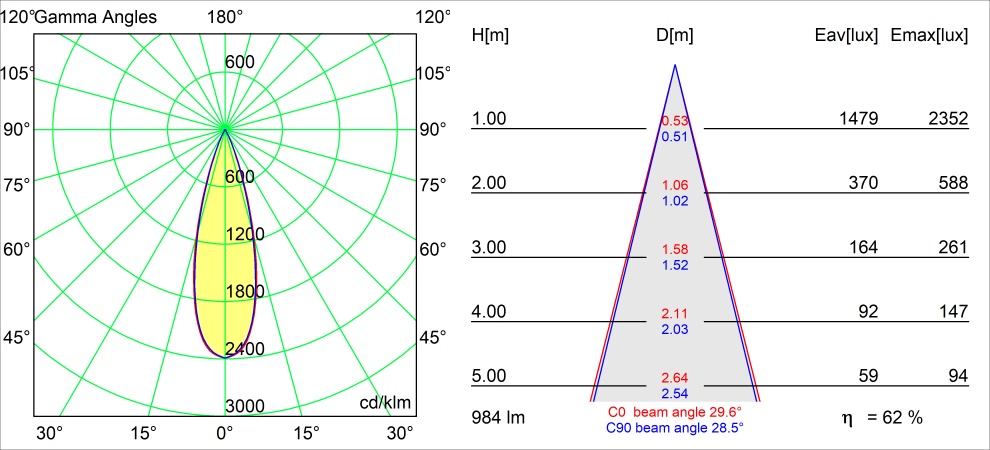

Gemessene Abstrahlwinkel (°)
29.6
productCIEFluxCode
98, 100, 100, 100, 62
Schutzklasse
III
Glühdrahtprüfung (°C)
960°C
Innen/Außen
Innen
Verstellbarkeit
H 360° v 0°/+90°
Bruttogewicht (g)
314
Nettogewicht (g)
228
Ausschnittgröße (mm)
ø40
Einbautiefe (mm)
110
Typ der Lichtquelle
LED
Leuchtmittel enthalten
Ja
Eingangsspannung
Konstantstrom-treiber erforderlich
Schutzart
20
LED-Typ
COB-LED
Anzahl Lichtquellen
1
Farbtemperatur
3000K
Binning (SDCM)
2
Lebensdauer
L80 B10 bei 50.000 Stunden
Gemessene Abstrahlwinkel (°)
29.6
productCIEFluxCode
98, 100, 100, 100, 62
Schutzklasse
III
Glühdrahtprüfung (°C)
960°C
Innen/Außen
Innen
Verstellbarkeit
H 360° v 0°/+90°
Bruttogewicht (g)
314
Nettogewicht (g)
228
  • 3500K und 4000K auf Anfrage
Antriebsstrom (mA)
350 500
Lumenleistung (lm)
453 610
LED Anschlussleistung (W)
5.7 8.5
Min. LED Fwd Voltage (Vf)
14.8 15.2
Max. LED Fwd Voltage (Vf)
18 18.6
Effizienz (lm/W)
79 72
UGR
12 13
Modular logo Nach oben gehen LED-Treiber 1. Montagezubehör 2. Smart Lighting Zubehör 3. Back-up-Modul 4.

1. LED-Treiber

Erforderlich
Erforderlich
500mA
Artikel Treiber Passt durch Lochausschnitt Min produkte Max produkte Maße
11630130 LED Driver Constant Current Deep Dim DALI 500mA 20W 1 2 160 x 41.5 x 30.5
11630430 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 20W 1 2 160 x 41.5 x 30.5
11630730 LED Driver Constant Current Deep Dim DALI 500mA 50W 2 LED Output 1 4
152.5 x 76.2 x 30.1
11631030 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 50W 2 LED Output WD 1 4
152.5 x 76.2 x 30.1
11631430 LED Driver Constant Current Deep Dim Trailing Edge 350-700mA 15W 1 1 111 x 35 x 20
12400330 LED Driver Constant Current Trailing Edge/Push-Dim 350-700mA 17-32W 1 2 166 x 46 x 34
12403430 LED Driver Constant Current Non-Dim 350-1050mA 25-50W 1 3 124 x 79 x 22
12404330 LED Driver Constant Current Trailing Edge 500mA 20W 2 2 111 x 52 x 22
12404930 LED Driver Constant Current Trailing Edge 500mA 5-10W 1 1 102 x 39 x 21
12405630 LED Driver Constant Current DALI 300-1050mA 16-36W 1 2 146.5 x 44 x 30
12406530 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W WD 1 3 124 x 79 x 22
12406630 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W WD 1 3 124 x 79 x 22
12406730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W 1 3 124 x 79 x 22
12406830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W 1 3 124 x 79 x 22
12407130 LED Driver Constant Current 0-10V/1-10V 300-1050mA 16-36W 1 2 146.5 x 44 x 30
12407630 LED Driver Constant Current DALI 250-700mA 10-20W 1 2 110.4 x 52 x 22
12407730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W 1 2 110.4 x 52 x 22
12407830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 28-60W 1 6 124 x 79 x 22
12407930 LED Driver Constant Current DALI 250-700mA 10-20W WD 1 2 110.4 x 52 x 22
12408030 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W WD 1 2 111 x 52 x 22
12408130 LED Driver Constant Current DALI 250-700mA 15-32W WD 1 2 103 x 67 x 21
12408330 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 30-50W WD 1 6 124 x 79 x 22
12409130 LED Driver Constant Current 0-10V/1-10V 350-700mA 12W 1 1 135 x 30 x 20
12409430 LED Driver Constant Current DALI 500mA 10W 1 1 145 x 31 x 21
13470030 LED Driver Constant Current Casambi 300-1050mA 16-38W 1 2 146.5 x 44 x 30
13470130 LED Driver Constant Current Casambi 350-1050mA 25-60W 1 3 124 x 79 x 22
13550030 LED Driver Constant Current Non-Dim 500mA 12W 1 1 115 x 34 x 19
13551630 LED Driver Constant Current Deep Dim DALI 350-700mA 12W 1 1 135 x 30 x 20
13552030 LED Driver Constant Current Trailing Edge 350-700mA 4-14W 1 1 128.8 x 32 x 25.7
13630100 LED Driver Constant Current Zigbee 350-1050mA 25-60W 1 3 124 x 79 x 22
Mehr anzeigen

2. Montagezubehör

  1. Regipsdecke/Regipswand
  2. Strukturelle Decke oder Wand
  3. Boden
  1. Akustikfliesen
  2. Gipskartonplatte
  3. Gestreckter Stoff
  4. Holz
Geeignet für diese Anwendung. Kein Installationszubehör erforderlich. Befolgen Sie die Installationsanweisungen, um zu erfahren, wie das Produkt eingelassen wird.
Geeignet für diese Anwendung. Kein Installationszubehör erforderlich. Befolgen Sie die Installationsanweisungen, um zu erfahren, wie das Produkt eingelassen wird.
Geeignet für diese Anwendung. Kein Installationszubehör erforderlich. Befolgen Sie die Installationsanweisungen, um zu erfahren, wie das Produkt eingelassen wird.
Geeignet für diese Anwendung. Kein Installationszubehör erforderlich. Befolgen Sie die Installationsanweisungen, um zu erfahren, wie das Produkt eingelassen wird.
  1. Ziegelstein
  2. Sichtbeton
  3. Verputzter Ziegelstein/Beton
Geeignet für diese Anwendung. Kein Installationszubehör erforderlich. Befolgen Sie die Installationsanweisungen, um zu erfahren, wie das Produkt eingelassen wird.
Geeignet für diese Anwendung. Kein Installationszubehör erforderlich. Befolgen Sie die Installationsanweisungen, um zu erfahren, wie das Produkt eingelassen wird.
Installation Housing

Installation Housing

10889530
Installation Housing 123x100x80
Plaster Kit

Plaster Kit

12293130
Plaster Kit 100x120-40 1x
  1. Beton
  2. Fliese
  3. Holz
Achtung! Nicht geeignet für 'Beton'
Achtung! Nicht geeignet für 'Fliese'
Achtung! Nicht geeignet für 'Holz'

3. Smart Lighting Zubehör

Casambi Module

Casambi Module

13470100
Dim Module Casambi 1-10V
13470101
Dim Module Casambi Trailing Edge
13470102
Dim Module Casambi DALI
Casambi Switch

Casambi Switch

13470109
Switch Casambi White
Hue Bridge

Hue Bridge

70000616
Bridge Hue EU White
70000617
Bridge Hue UK White
Hue Module

Hue Module

13190230
Dim Module Hue 0-10V/1-10V 150-300W
Hue Sensor

Hue Sensor

70000191
Motion Sensor Hue Outside Black
70008054
Motion Sensor Hue White
Hue Switch

Hue Switch

70000154
Switch Niko Pure Hue White Steel
70000155
Switch Niko Pure Hue Black Steel
70000213
Switch Smart Button Hue White
70000214
Switch Wall Module Hue
70000223
Switch Dimmer Hue White
Zigbee Module

Zigbee Module

13630200
Dim Module Zigbee DALI

4. Back-up-Modul

Back-Up Unit Constant Current

Back-Up Unit Constant Current

12400210
Back-Up Unit Constant Current 1h DE
12400310
Back-Up Unit Constant Current 3h DE

Downloads

Alles herunterladen ;
  • Datenblatt
  • Installationsanleitungen
  • LDT-Dateien
  • IES-Dateien
  • POLAR-Dateien
    • CRI_1014209_V6HD_935.jpg
    • CRI_1014208_V6HD_930.jpg
    • CRI_1014207_V6HD_927.jpg
    • TM30_1014208_V6HD_930.jpg
    • TM30_1014207_V6HD_927.jpg
    • TM30_1014209_V6HD_935.jpg
  • Ausschreibungstext
    • REACH_MINUDE_06.pdf
    • EPD_MODULAR_MINUDE_SEMI_RECESSED_ADJUSTABLE_45_1X_ANODISED_PLATED_EU_01.pdf
    • EPD_MODULAR_MINUDE_SEMI_RECESSED_ADJUSTABLE_45_1x_ POWDER COATED_EU_01.pdf
    • CE_11461109_04.pdf
    • UKCA_11461109_02.pdf
  • Strichzeichnungen
    • SKP_114610XX_REC_MINUDE-45-SEMI-RECESSED-1XLED_01.skp
    • SKP_114610XX_REC_MINUDE-45-SEMI-RECESSED-1XLED_01.skp
    • CAD3D_114610XX_REC_MINUDE-45-SEMI-RECESSED-1XLED_01.dwg
    • CAD2D_SURF_MINUDE_03.dwg
    • FBX_114610XX_REC_MINUDE-45-SEMI-RECESSED-1XLED_01.fbx
    • OBJ_114610XX_REC_MINUDE-45-SEMI-RECESSED-1XLED_01.obj
    • SKP_114610XX_REC_MINUDE-45-SEMI-RECESSED-1XLED_01.skp
    • 3DS_114610XX_REC_MINUDE-45-SEMI-RECESSED-1XLED_01.3ds
    • OBJ_114610XX_REC_MINUDE-45-SEMI-RECESSED-1XLED_01.obj
    • SKP_114610XX_REC_MINUDE-45-SEMI-RECESSED-1XLED_01.skp
    • 3DS_114610XX_REC_MINUDE-45-SEMI-RECESSED-1XLED_01.3ds
    • CAD3D_114610XX_REC_MINUDE-45-SEMI-RECESSED-1XLED_01.dwg
    • FBX_114610XX_REC_MINUDE-45-SEMI-RECESSED-1XLED_01.fbx
    • ELABEL_Bridgelux_V6HD_4000K.pdf
    • ELABEL_Bridgelux_V6HD_3500K.pdf
    • ELABEL_Bridgelux_V6HD_3000K.pdf
    • ELABEL_Bridgelux_V6HD_2700K.pdf
