  1. Ga terug

Smart Smart Kup Recessed82 1x

12472314
IP55 LED 3000K Medium DE Bronze Brushed
500mA 14.4Vf 7.2W 735lm 102lm/W CRI90
Smart Kup Recessed 82 1x
Data sheet Technische ondersteuning
Vraag een offerte aan
Specificaties
1 Drivers 2 Installatie Accessoires 3 Decoratieve Accessoires 4 Smart Lighting Accessoires 5 Back-Upeenheid
Downloads

Specificaties
LINED_12470XXX_REC_SMART KUP_LED_V0.pdf
Inbouwopening (mm)
ø70
Montagediepte (mm)
100
Type Lichtbron
LED
Lamp inbegrepen
Ja
Ingangsspanning
Aandrijving gelijkstroom vereist
IP-klasse
55
Stuurstroom (mA)
350 500 700
Geleverde lumen (lm)
543 735 971
LED Aansluitvermogen (W)
5 7.2 10.6
Min. LED Fwd Voltage (Vf)
13.2 13.7 14.2
Max. LED Fwd Voltage (Vf)
15 15.4 16
Efficiëntie (lm/W)
109 102 92
UGR
19 20 21
  • 3500K op verzoek
LED-type
Led-COB
Aantal Lichtbronnen
1
Kleurtemperatuur
3000K
Binning (SDCM)
2
Levensduur
L80B10 bij 50.000 Uur

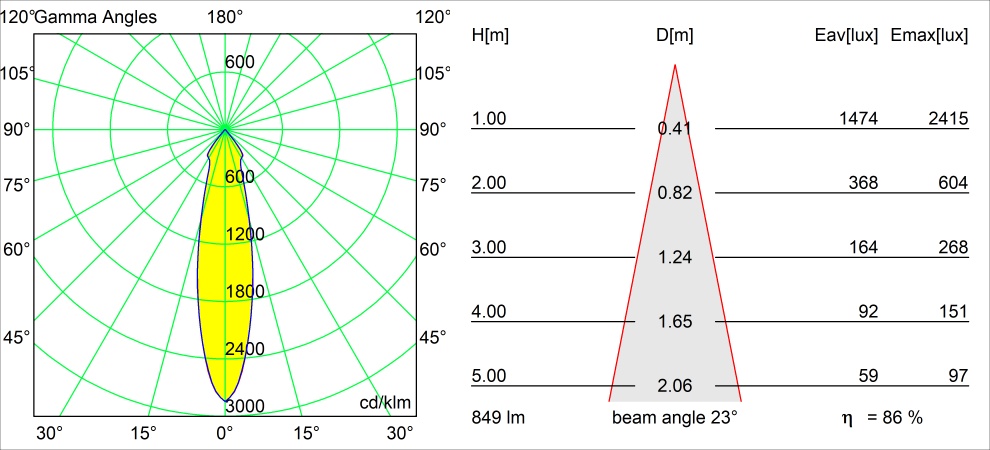

Gemeten Gradenbundel (°)
23
productCIEFluxCode
98, 100, 100, 100, 87
Elektriciteitsklasse
III
Gloeidraadtest (°C)
960°C
Binnen/Buiten
Binnen
Brutogewicht (g)
345
Netto gewicht (g)
225
Inbouwopening (mm)
ø70
Montagediepte (mm)
100
Type Lichtbron
LED
Lamp inbegrepen
Ja
Ingangsspanning
Aandrijving gelijkstroom vereist
IP-klasse
55
LED-type
Led-COB
Aantal Lichtbronnen
1
Kleurtemperatuur
3000K
Binning (SDCM)
2
Levensduur
L80B10 bij 50.000 Uur
Gemeten Gradenbundel (°)
23
productCIEFluxCode
98, 100, 100, 100, 87
Elektriciteitsklasse
III
Gloeidraadtest (°C)
960°C
Binnen/Buiten
Binnen
Brutogewicht (g)
345
Netto gewicht (g)
225
  • 3500K op verzoek
Stuurstroom (mA)
350 500 700
Geleverde lumen (lm)
543 735 971
LED Aansluitvermogen (W)
5 7.2 10.6
Min. LED Fwd Voltage (Vf)
13.2 13.7 14.2
Max. LED Fwd Voltage (Vf)
15 15.4 16
Efficiëntie (lm/W)
109 102 92
UGR
19 20 21
Modular logo Ga naar boven Drivers 1. Installatie Accessoires 2. Decoratieve Accessoires 3. Smart Lighting Accessoires 4. Back-Upeenheid 5.

1. Drivers

Vereist
Vereist
500mA
Artikelnummer Driver Past door inbouwopening Min producten Max producten Afmeting
11630130 LED Driver Constant Current Deep Dim DALI 500mA 20W 1 2 160 x 41.5 x 30.5
11630430 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 20W 1 2 160 x 41.5 x 30.5
11630730 LED Driver Constant Current Deep Dim DALI 500mA 50W 2 LED Output 1 6
152.5 x 76.2 x 30.1
11631030 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 50W 2 LED Output WD 1 6
152.5 x 76.2 x 30.1
11631430 LED Driver Constant Current Deep Dim Trailing Edge 350-700mA 15W 1 1 111 x 35 x 20
12400330 LED Driver Constant Current Trailing Edge/Push-Dim 350-700mA 17-32W 1 3 166 x 46 x 34
12403430 LED Driver Constant Current Non-Dim 350-1050mA 25-50W 1 4 124 x 79 x 22
12404330 LED Driver Constant Current Trailing Edge 500mA 20W 2 2 111 x 52 x 22
12404930 LED Driver Constant Current Trailing Edge 500mA 5-10W 1 1 102 x 39 x 21
12405630 LED Driver Constant Current DALI 300-1050mA 16-36W 1 3 146.5 x 44 x 30
12406530 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W WD 1 4 124 x 79 x 22
12406630 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W WD 1 4 124 x 79 x 22
12406730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W 1 4 124 x 79 x 22
12406830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W 1 4 124 x 79 x 22
12407130 LED Driver Constant Current 0-10V/1-10V 300-1050mA 16-36W 1 3 146.5 x 44 x 30
12407630 LED Driver Constant Current DALI 250-700mA 10-20W 1 2 110.4 x 52 x 22
12407730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W 1 2 110.4 x 52 x 22
12407830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 28-60W 1 7 124 x 79 x 22
12407930 LED Driver Constant Current DALI 250-700mA 10-20W WD 1 2 110.4 x 52 x 22
12408030 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W WD 1 2 111 x 52 x 22
12408130 LED Driver Constant Current DALI 250-700mA 15-32W WD 1 3 103 x 67 x 21
12408330 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 30-50W WD 1 7 124 x 79 x 22
12409130 LED Driver Constant Current 0-10V/1-10V 350-700mA 12W 1 1 135 x 30 x 20
12409430 LED Driver Constant Current DALI 500mA 10W 1 1 145 x 31 x 21
13470030 LED Driver Constant Current Casambi 300-1050mA 16-38W 1 3 146.5 x 44 x 30
13470130 LED Driver Constant Current Casambi 350-1050mA 25-60W 1 4 124 x 79 x 22
13550030 LED Driver Constant Current Non-Dim 500mA 12W 1 1 115 x 34 x 19
13551630 LED Driver Constant Current Deep Dim DALI 350-700mA 12W 1 1 135 x 30 x 20
13552030 LED Driver Constant Current Trailing Edge 350-700mA 4-14W 1 1 128.8 x 32 x 25.7
13630100 LED Driver Constant Current Zigbee 350-1050mA 25-60W 1 4 124 x 79 x 22
Toon meer

2. Installatie Accessoires

  1. Vals plafond of muur
  2. Structureel plafond of muur
  3. Vloer
  1. Akoestische tegels
  2. Gipsplaat
  3. Spanplafond
  4. Hout
Geschikt voor deze toepassing. Geen installatie accessoires nodig. Volg de installatie-instructies om te zien hoe het product te verwerken.
Recessed Ring

Recessed Ring

12500230
Ring Recessed 82 1x
Geschikt voor deze toepassing. Geen installatie accessoires nodig. Volg de installatie-instructies om te zien hoe het product te verwerken.
Geschikt voor deze toepassing. Geen installatie accessoires nodig. Volg de installatie-instructies om te zien hoe het product te verwerken.
  1. Zichtbare baksteen
  2. Zichtbaar beton
  3. Gepleisterd(e) Beton/Baksteen
Geschikt voor deze toepassing. Geen installatie accessoires nodig. Volg de installatie-instructies om te zien hoe het product te verwerken.
Geschikt voor deze toepassing. Geen installatie accessoires nodig. Volg de installatie-instructies om te zien hoe het product te verwerken.
Installation Housing

Installation Housing

10889830
Installation Housing 192x190x130
Plaster Kit

Plaster Kit

12290130
Plaster Kit 190X190 - 70 1x
12291030
Plaster Kit 210x190 - 70 2x
  1. Beton
  2. Tegel
  3. Hout
Let op! Niet geschikt voor 'Beton'
Let op! Niet geschikt voor 'Tegel'
Let op! Niet geschikt voor 'Hout'

3. Decoratieve Accessoires

Smart Mask 82 1x

Smart Mask 82 1x

12500009
Mask Smart 82 1x White Structure
12500014
Mask Smart 82 1x Bronze Brushed
12500015
Mask Smart 82 1x Champagne Brushed
12500016
Mask Smart 82 1x Silver Bronze Brushed
12500032
Mask Smart 82 1x Black Structure
12500043
Mask Smart 82 1x Black Brushed
12500046
Mask Smart 82 1x Gold Matt
Smart Mask 82 2x

Smart Mask 82 2x

12500109
Mask Smart 82 2x White Structure
12500114
Mask Smart 82 2x Bronze Brushed
12500115
Mask Smart 82 2x Champagne Brushed
12500116
Mask Smart 82 2x Silver Bronze Brushed
12500132
Mask Smart 82 2x Black Structure
12500143
Mask Smart 82 2x Black Brushed
12500146
Mask Smart 82 2x Gold Matt

4. Smart Lighting Accessoires

Casambi Module

Casambi Module

13470100
Dim Module Casambi 1-10V
13470101
Dim Module Casambi Trailing Edge
13470102
Dim Module Casambi DALI
Casambi Switch

Casambi Switch

13470109
Switch Casambi White
Hue Bridge

Hue Bridge

70000616
Bridge Hue EU White
70000617
Bridge Hue UK White
Hue Module

Hue Module

13190230
Dim Module Hue 0-10V/1-10V 150-300W
Hue Sensor

Hue Sensor

70000191
Motion Sensor Hue Outside Black
70008054
Motion Sensor Hue White
Hue Switch

Hue Switch

70000154
Switch Niko Pure Hue White Steel
70000155
Switch Niko Pure Hue Black Steel
70000213
Switch Smart Button Hue White
70000214
Switch Wall Module Hue
70000223
Switch Dimmer Hue White
Zigbee Module

Zigbee Module

13630200
Dim Module Zigbee DALI

5. Back-Upeenheid

Back-Up Unit Constant Current

Back-Up Unit Constant Current

12400210
Back-Up Unit Constant Current 1h DE
12400310
Back-Up Unit Constant Current 3h DE

Downloads

Alles downloaden ;
  • Datasheet
  • Installatie-instructies
  • LDT-bestanden
  • IES-bestanden
  • POLAR-bestanden
    • CRI_1014994_V8-G8 927.JPG
    • CRI_1014997_V8-G8 940.JPG
    • CRI_1014996_V8-G8 935.JPG
    • CRI_1014995_V8-G8 930.JPG
    • TM30_1014994_V8-G8 927.jpg
    • TM30_1014995_V8-G8 930.JPG
    • TM30_1014997_V8-G8 940.JPG
    • TM30_1014996_V8-G8 935.JPG
  • Tekst aanbesteding
    • OBJ_124720XX_SMART-82-KUP_LED-900LM_01.obj
    • OBJ_124710XX_SMART-82-KUP_LED-900LM_01.obj
    • FBX_124720XX_SMART-82-KUP_LED-900LM_01.fbx
    • FBX_124710XX_SMART-82-KUP_LED-900LM_01.fbx
    • CAD3D_124710XX_SMART-82-KUP_LED-900LM_V0.dwg
    • CAD3D_124710XX_SMART-82-KUP_LED-900LM_V0.dwg
  • Line drawings
    • CAD2D_EXT_SMART-82-KUP_V0.dwg
    • CAD2D_REC_SMART-82_01.dwg
    • OBJ_124720XX_SMART-82-KUP_LED-900LM_01.obj
    • FBX_124720XX_SMART-82-KUP_LED-900LM_01.fbx
    • 3DS_124720XX_SMART-82-KUP_LED-900LM_01.3ds
    • OBJ_124710XX_SMART-82-KUP_LED-900LM_01.obj
    • 3DS_124710XX_SMART-82-KUP_LED-900LM_01.3ds
    • FBX_124710XX_SMART-82-KUP_LED-900LM_01.fbx
    • CAD3D_124710XX_SMART-82-KUP_LED-900LM_V0.dwg
    • SKP_124720XX_SMART-82-KUP_LED-900LM_01.skp
    • SKP_124710XX_SMART-82-KUP_LED-900LM_01.skp
    • REACH_SMART RANGE_06.pdf
    • CE_12472314_04.pdf
    • ELABEL_BridgeluxV8G8_4000K_02.pdf
    • ELABEL_BridgeluxV8G8_3000K_03.pdf
    • ELABEL_BridgeluxV8G8_2700K_02.pdf
    • ELABEL_Bridgelux_V8GEN8_3500K.pdf
  • UKCA declarations

Vind je dit leuk en wil je meer?

Als je in interieurdesign werkt en op zoek bent naar verlichting om jouw concept aan te vullen, neem dan contact op om een lichtontwerp of offerte aan te vragen. Ben je consument? Ga naar Verkooplocaties om één van onze partners te vinden die je alle ondersteuning kan geven die je nodig hebt.

Een lichtontwerp aanvragenOfferte aanvragen

Verkooplocaties

Ergens naar op zoek?

Typ een trefwoord in het zoekveld en we helpen jou om het te vinden

Modular Lighting Instruments logo white

Producten

  • Plafondverlichting met opbouwmontage
  • Plafondverlichting met inbouwmontage
  • Hangende plafondverlichting
  • Profielsystemen voor plafond
  • Tracksystemen voor plafond
  • Alle plafondverlichting
  • Wandverlichting met opbouwmontage
  • Wandverlichting met inbouwmontage
  • Alle wandverlichting

Projecten

  • Residentieel
  • Kantoor
  • Horeca
  • Retail
  • Gezondheidszorg
  • All projecten

Modular Lighting Instruments

  • Diensten
  • Verkooplocaties
  • Projectadvies op maat
  • Documentbibliotheek
  • Lokale kantoren
  • Showrooms
  • Duurzaamheid
  • Jobs

Abonneer op onze nieuwsbrief

Abonneer ;

Volg ons op

  • Privacybeleid
  • Cookiebeleid
  • Gebruiksvoorwaarden
  • Over ons
  • Global | NL
