Smart Smart Kup Recessed82 1x

12471814
LED 4000K Spot DE Bronze Brushed
500mA 14.4Vf 7.2W 842lm 117lm/W CRI90
Smart Kup Recessed 82 1x
Data sheet Technischer Support
Angebot anfordern
Spezifikationen
1 Drivers 2 Montagezubehör 3 Dekorative Zubehör 4 Smart Lighting Zubehör 5 Back-up-Modul
Downloads

Spezifikationen
LINED_12470XXX_REC_SMART KUP_LED_V0.pdf
Ausschnittgröße (mm)
ø70
Einbautiefe (mm)
100
Typ der Lichtquelle
LED
Leuchtmittel enthalten
Ja
Eingangsspannung
Konstantstrom-treiber erforderlich
Schutzart
20
Antriebsstrom (mA)
350 500 700
Lumenleistung (lm)
623 842 1113
LED Anschlussleistung (W)
5 7.2 10.6
Min. LED Fwd Voltage (Vf)
13.2 13.7 14.2
Max. LED Fwd Voltage (Vf)
15 15.4 16
Effizienz (lm/W)
125 117 105
UGR
20 21 22
  • 3500K auf Anfrage
LED-Typ
COB-LED
Anzahl Lichtquellen
1
Farbtemperatur
4000K
Binning (SDCM)
2
Lebensdauer
L80 B10 bei 50.000 Stunden

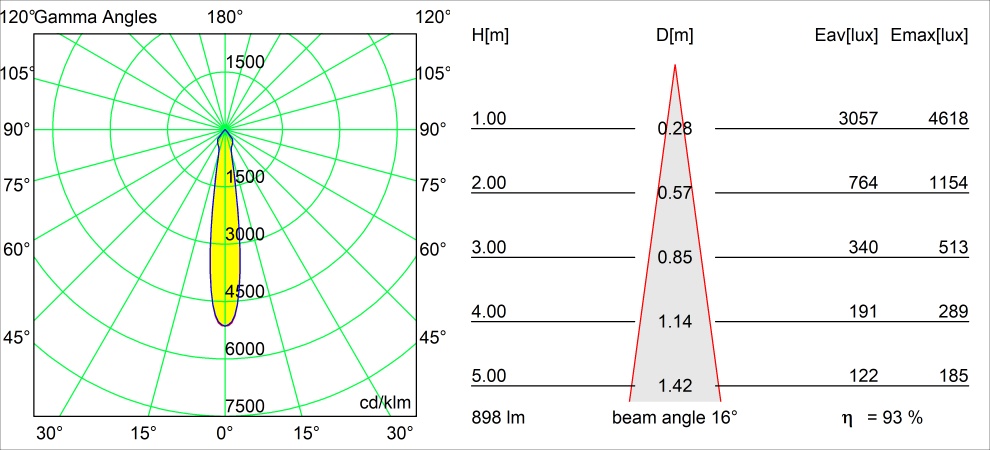

Gemessene Abstrahlwinkel (°)
16
productCIEFluxCode
100, 100, 100, 100, 94
Schutzklasse
III
Glühdrahtprüfung (°C)
960°C
Innen/Außen
Innen
Bruttogewicht (g)
345
Nettogewicht (g)
225
Ausschnittgröße (mm)
ø70
Einbautiefe (mm)
100
Typ der Lichtquelle
LED
Leuchtmittel enthalten
Ja
Eingangsspannung
Konstantstrom-treiber erforderlich
Schutzart
20
LED-Typ
COB-LED
Anzahl Lichtquellen
1
Farbtemperatur
4000K
Binning (SDCM)
2
Lebensdauer
L80 B10 bei 50.000 Stunden
Gemessene Abstrahlwinkel (°)
16
productCIEFluxCode
100, 100, 100, 100, 94
Schutzklasse
III
Glühdrahtprüfung (°C)
960°C
Innen/Außen
Innen
Bruttogewicht (g)
345
Nettogewicht (g)
225
  • 3500K auf Anfrage
Antriebsstrom (mA)
350 500 700
Lumenleistung (lm)
623 842 1113
LED Anschlussleistung (W)
5 7.2 10.6
Min. LED Fwd Voltage (Vf)
13.2 13.7 14.2
Max. LED Fwd Voltage (Vf)
15 15.4 16
Effizienz (lm/W)
125 117 105
UGR
20 21 22
Modular logo Nach oben gehen Drivers 1. Montagezubehör 2. Dekorative Zubehör 3. Smart Lighting Zubehör 4. Back-up-Modul 5.

1. Drivers

Erforderlich
Erforderlich
500mA
Artikel Treiber Passt durch Lochausschnitt Min produkte Max produkte Maße
11630130 LED Driver Constant Current Deep Dim DALI 500mA 20W 1 2 160 x 41.5 x 30.5
11630430 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 20W 1 2 160 x 41.5 x 30.5
11630730 LED Driver Constant Current Deep Dim DALI 500mA 50W 2 LED Output 1 6
152.5 x 76.2 x 30.1
11631030 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 50W 2 LED Output WD 1 6
152.5 x 76.2 x 30.1
11631430 LED Driver Constant Current Deep Dim Trailing Edge 350-700mA 15W 1 1 111 x 35 x 20
12400330 LED Driver Constant Current Trailing Edge/Push-Dim 350-700mA 17-32W 1 3 166 x 46 x 34
12403430 LED Driver Constant Current Non-Dim 350-1050mA 25-50W 1 4 124 x 79 x 22
12404330 LED Driver Constant Current Trailing Edge 500mA 20W 2 2 111 x 52 x 22
12404930 LED Driver Constant Current Trailing Edge 500mA 5-10W 1 1 102 x 39 x 21
12405630 LED Driver Constant Current DALI 300-1050mA 16-36W 1 3 146.5 x 44 x 30
12406530 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W WD 1 4 124 x 79 x 22
12406630 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W WD 1 4 124 x 79 x 22
12406730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W 1 4 124 x 79 x 22
12406830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W 1 4 124 x 79 x 22
12407130 LED Driver Constant Current 0-10V/1-10V 300-1050mA 16-36W 1 3 146.5 x 44 x 30
12407630 LED Driver Constant Current DALI 250-700mA 10-20W 1 2 110.4 x 52 x 22
12407730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W 1 2 110.4 x 52 x 22
12407830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 28-60W 1 7 124 x 79 x 22
12407930 LED Driver Constant Current DALI 250-700mA 10-20W WD 1 2 110.4 x 52 x 22
12408030 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W WD 1 2 111 x 52 x 22
12408130 LED Driver Constant Current DALI 250-700mA 15-32W WD 1 3 103 x 67 x 21
12408330 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 30-50W WD 1 7 124 x 79 x 22
12409130 LED Driver Constant Current 0-10V/1-10V 350-700mA 12W 1 1 135 x 30 x 20
12409430 LED Driver Constant Current DALI 500mA 10W 1 1 145 x 31 x 21
13470030 LED Driver Constant Current Casambi 300-1050mA 16-38W 1 3 146.5 x 44 x 30
13470130 LED Driver Constant Current Casambi 350-1050mA 25-60W 1 4 124 x 79 x 22
13550030 LED Driver Constant Current Non-Dim 500mA 12W 1 1 115 x 34 x 19
13551630 LED Driver Constant Current Deep Dim DALI 350-700mA 12W 1 1 135 x 30 x 20
13552030 LED Driver Constant Current Trailing Edge 350-700mA 4-14W 1 1 128.8 x 32 x 25.7
13630100 LED Driver Constant Current Zigbee 350-1050mA 25-60W 1 4 124 x 79 x 22
Mehr anzeigen

2. Montagezubehör

  1. Regipsdecke/Regipswand
  2. Strukturelle Decke oder Wand
  3. Boden
  1. Akustikfliesen
  2. Gipskartonplatte
  3. Gestreckter Stoff
  4. Holz
Geeignet für diese Anwendung. Kein Installationszubehör erforderlich. Befolgen Sie die Installationsanweisungen, um zu erfahren, wie das Produkt eingelassen wird.
Recessed Ring

Recessed Ring

12500230
Ring Recessed 82 1x
Geeignet für diese Anwendung. Kein Installationszubehör erforderlich. Befolgen Sie die Installationsanweisungen, um zu erfahren, wie das Produkt eingelassen wird.
Geeignet für diese Anwendung. Kein Installationszubehör erforderlich. Befolgen Sie die Installationsanweisungen, um zu erfahren, wie das Produkt eingelassen wird.
  1. Ziegelstein
  2. Sichtbeton
  3. Verputzter Ziegelstein/Beton
Geeignet für diese Anwendung. Kein Installationszubehör erforderlich. Befolgen Sie die Installationsanweisungen, um zu erfahren, wie das Produkt eingelassen wird.
Geeignet für diese Anwendung. Kein Installationszubehör erforderlich. Befolgen Sie die Installationsanweisungen, um zu erfahren, wie das Produkt eingelassen wird.
Installation Housing

Installation Housing

10889830
Installation Housing 192x190x130
Plaster Kit

Plaster Kit

12290130
Plaster Kit 190X190 - 70 1x
12291030
Plaster Kit 210x190 - 70 2x
  1. Beton
  2. Fliese
  3. Holz
Achtung! Nicht geeignet für 'Beton'
Achtung! Nicht geeignet für 'Fliese'
Achtung! Nicht geeignet für 'Holz'

3. Dekorative Zubehör

Smart Mask 82 1x

Smart Mask 82 1x

12500009
Mask Smart 82 1x White Structure
12500014
Mask Smart 82 1x Bronze Brushed
12500015
Mask Smart 82 1x Champagne Brushed
12500016
Mask Smart 82 1x Silver Bronze Brushed
12500032
Mask Smart 82 1x Black Structure
12500043
Mask Smart 82 1x Black Brushed
12500046
Mask Smart 82 1x Gold Matt
Smart Mask 82 2x

Smart Mask 82 2x

12500109
Mask Smart 82 2x White Structure
12500114
Mask Smart 82 2x Bronze Brushed
12500115
Mask Smart 82 2x Champagne Brushed
12500116
Mask Smart 82 2x Silver Bronze Brushed
12500132
Mask Smart 82 2x Black Structure
12500143
Mask Smart 82 2x Black Brushed
12500146
Mask Smart 82 2x Gold Matt

4. Smart Lighting Zubehör

Casambi Module

Casambi Module

13470100
Dim Module Casambi 1-10V
13470101
Dim Module Casambi Trailing Edge
13470102
Dim Module Casambi DALI
Casambi Switch

Casambi Switch

13470109
Switch Casambi White
Hue Bridge

Hue Bridge

70000616
Bridge Hue EU White
70000617
Bridge Hue UK White
Hue Module

Hue Module

13190230
Dim Module Hue 0-10V/1-10V 150-300W
Hue Sensor

Hue Sensor

70000191
Motion Sensor Hue Outside Black
70008054
Motion Sensor Hue White
Hue Switch

Hue Switch

70000154
Switch Niko Pure Hue White Steel
70000155
Switch Niko Pure Hue Black Steel
70000213
Switch Smart Button Hue White
70000214
Switch Wall Module Hue
70000223
Switch Dimmer Hue White
Zigbee Module

Zigbee Module

13630200
Dim Module Zigbee DALI

5. Back-up-Modul

Back-Up Unit Constant Current

Back-Up Unit Constant Current

12400210
Back-Up Unit Constant Current 1h DE
12400310
Back-Up Unit Constant Current 3h DE

Downloads

Alles herunterladen ;
  • Datenblatt
  • Installationsanleitungen
  • LDT-Dateien
  • IES-Dateien
  • POLAR-Dateien
    • CRI_1014994_V8-G8 927.JPG
    • CRI_1014997_V8-G8 940.JPG
    • CRI_1014996_V8-G8 935.JPG
    • CRI_1014995_V8-G8 930.JPG
    • TM30_1014994_V8-G8 927.jpg
    • TM30_1014995_V8-G8 930.JPG
    • TM30_1014997_V8-G8 940.JPG
    • TM30_1014996_V8-G8 935.JPG
  • Ausschreibungstext
    • OBJ_124720XX_SMART-82-KUP_LED-900LM_01.obj
    • OBJ_124710XX_SMART-82-KUP_LED-900LM_01.obj
    • FBX_124720XX_SMART-82-KUP_LED-900LM_01.fbx
    • FBX_124710XX_SMART-82-KUP_LED-900LM_01.fbx
    • CAD3D_124710XX_SMART-82-KUP_LED-900LM_V0.dwg
    • CAD3D_124710XX_SMART-82-KUP_LED-900LM_V0.dwg
  • Line drawings
    • CAD2D_EXT_SMART-82-KUP_V0.dwg
    • CAD2D_REC_SMART-82_01.dwg
    • OBJ_124720XX_SMART-82-KUP_LED-900LM_01.obj
    • FBX_124720XX_SMART-82-KUP_LED-900LM_01.fbx
    • 3DS_124720XX_SMART-82-KUP_LED-900LM_01.3ds
    • OBJ_124710XX_SMART-82-KUP_LED-900LM_01.obj
    • 3DS_124710XX_SMART-82-KUP_LED-900LM_01.3ds
    • FBX_124710XX_SMART-82-KUP_LED-900LM_01.fbx
    • CAD3D_124710XX_SMART-82-KUP_LED-900LM_V0.dwg
    • SKP_124720XX_SMART-82-KUP_LED-900LM_01.skp
    • SKP_124710XX_SMART-82-KUP_LED-900LM_01.skp
    • REACH_SMART RANGE_06.pdf
    • CE_12471814_04.pdf
    • ELABEL_BridgeluxV8G8_4000K_02.pdf
    • ELABEL_BridgeluxV8G8_3000K_03.pdf
    • ELABEL_BridgeluxV8G8_2700K_02.pdf
    • ELABEL_Bridgelux_V8GEN8_3500K.pdf
  • UKCA declarations

Ihnen gefällt, was Sie sehen, und Sie möchten mehr?

Wenn Sie im Bereich der professionellen Raumgestaltung tätig sind und nach Leuchten suchen, um Ihr Konzept zu ergänzen, nehmen Sie Kontakt mit uns auf, um ein Beleuchtungsdesign oder ein Angebot anzufordern. Sind Sie ein Verbraucher? Besuchen Sie Wo Sie einkaufen können, um einen unserer Partner zu finden, der Sie vor Ort mit allem Notwendigen unterstützen kann.

Beleuchtungsdesign anfordern Ein Angebot anfordern

Wo Sie kaufen können

Suchen Sie etwas?

Geben Sie einen Suchbegriff in das Suchfeld ein und wir helfen Ihnen, es zu finden

Modular Lighting Instruments logo white

Produkte

  • Aufbauleuchten für die Decke
  • Einbauleuchten für die Decke
  • Pendelleuchten für die Decke
  • Profilsysteme für die Decke
  • Schienensysteme für die Decke
  • Alle Deckenleuchten
  • Aufbauleuchten für die Wand
  • Einbauleuchten für die Wand
  • Alle Wandleuchten

Projekte

  • Wohnbereich
  • Büro
  • Gastronomie
  • Einzelhandel
  • Gesundheitswesen
  • Alle Projekte

Modular Lighting Instruments

  • Leistungen
  • Wo Sie kaufen können
  • Dokumenten-Bibliothek
  • Lokale Büros
  • Showrooms
  • Nachhaltigkeit
  • Karriere
  • Sitemap

Abonnieren Sie unseren Newsletter

Abonnieren ;

Folge uns auf

  • Datenschutzhinweis
  • Cookie-Richtlinie
  • Nutzungsbedingungen
  • Über uns
  • Global | DE
