  1. Ga terug

Tetrix Tetrix Straight Recessed62 1x

13730238
IP55 LED 4000K Spot DE White Matt
500mA 12.2Vf 6.1W 592lm 97lm/W CRI90
Tetrix Straight Recessed 62 1x
Datasheet Technische ondersteuning
Vraag een offerte aan
Specificaties
1 Driver 2 Installatie Accessoires 3 Optische Accessoires 4 Smart Lighting Accessoires 5 Back-Upeenheid
Compatibel met Downloads

Specificaties
LINED_135110XX_01.pdf
Inbouwopening (mm)
ø68 for Frame Recessed; ø89 for Frame Recessed TrimLess
Montagediepte (mm)
110
Type Lichtbron
LED
Lamp inbegrepen
Ja
Ingangsspanning
Aandrijving gelijkstroom vereist
IP-klasse
55
Stuurstroom (mA)
350 500
Geleverde lumen (lm)
441 592
LED Aansluitvermogen (W)
4.1 6.1
Min. LED Fwd Voltage (Vf)
11.2 11.2
Max. LED Fwd Voltage (Vf)
13.2 13.2
Efficiëntie (lm/W)
107 97
UGR
11 12
LED-type
Led-COB
Aantal Lichtbronnen
1
Kleurtemperatuur
4000K
Binning (SDCM)
2
Levensduur
L90B10 bij 50.000 Uur

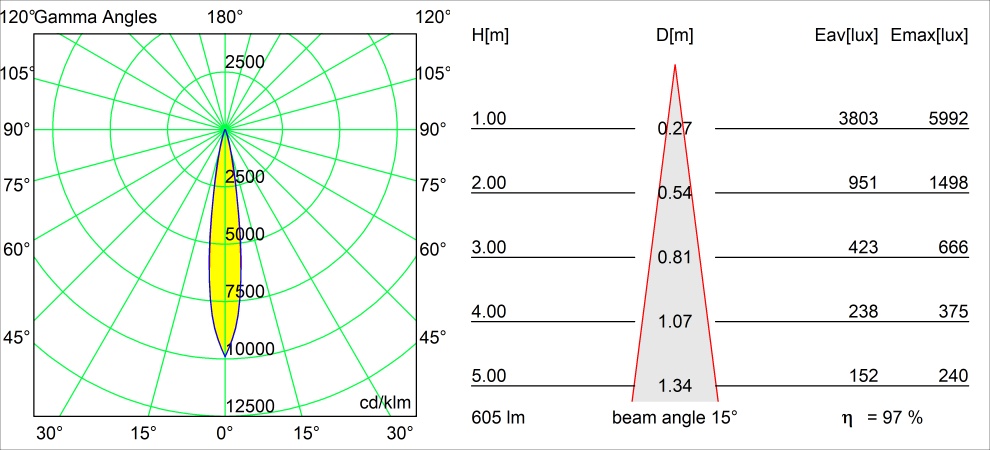

Gemeten Gradenbundel (°)
15
productCIEFluxCode
99, 99, 100, 100, 98
Elektriciteitsklasse
III
Gloeidraadtest (°C)
850°C
Binnen/Buiten
Binnen
Verstelbaarheid
Not applicable
Brutogewicht (g)
148
Netto gewicht (g)
96
Inbouwopening (mm)
ø68 for Frame Recessed; ø89 for Frame Recessed TrimLess
Montagediepte (mm)
110
Type Lichtbron
LED
Lamp inbegrepen
Ja
Ingangsspanning
Aandrijving gelijkstroom vereist
IP-klasse
55
LED-type
Led-COB
Aantal Lichtbronnen
1
Kleurtemperatuur
4000K
Binning (SDCM)
2
Levensduur
L90B10 bij 50.000 Uur
Gemeten Gradenbundel (°)
15
productCIEFluxCode
99, 99, 100, 100, 98
Elektriciteitsklasse
III
Gloeidraadtest (°C)
850°C
Binnen/Buiten
Binnen
Verstelbaarheid
Not applicable
Brutogewicht (g)
148
Netto gewicht (g)
96
Stuurstroom (mA)
350 500
Geleverde lumen (lm)
441 592
LED Aansluitvermogen (W)
4.1 6.1
Min. LED Fwd Voltage (Vf)
11.2 11.2
Max. LED Fwd Voltage (Vf)
13.2 13.2
Efficiëntie (lm/W)
107 97
UGR
11 12
Modular logo Ga naar boven Driver 1. Installatie Accessoires 2. Optische Accessoires 3. Smart Lighting Accessoires 4. Back-Upeenheid 5.

1. Driver

Vereist
Vereist
500mA
Artikelnummer Driver Past door inbouwopening Min producten Max producten Afmeting
11630130 LED Driver Constant Current Deep Dim DALI 500mA 20W 1 3 160 x 41.5 x 30.5
11630430 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 20W 1 3 160 x 41.5 x 30.5
11630730 LED Driver Constant Current Deep Dim DALI 500mA 50W 2 LED Output 1 8
152.5 x 76.2 x 30.1
11631030 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 50W 2 LED Output WD 1 8
152.5 x 76.2 x 30.1
11631430 LED Driver Constant Current Deep Dim Trailing Edge 350-700mA 15W 1 2 111 x 35 x 20
12400330 LED Driver Constant Current Trailing Edge/Push-Dim 350-700mA 17-32W 1 3 166 x 46 x 34
12403430 LED Driver Constant Current Non-Dim 350-1050mA 25-50W 1 5 124 x 79 x 22
12404330 LED Driver Constant Current Trailing Edge 500mA 20W 2 3 111 x 52 x 22
12404930 LED Driver Constant Current Trailing Edge 500mA 5-10W 1 1 102 x 39 x 21
12405630 LED Driver Constant Current DALI 300-1050mA 16-36W 1 4 146.5 x 44 x 30
12406530 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W WD 1 5 124 x 79 x 22
12406630 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W WD 1 5 124 x 79 x 22
12406730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W 1 5 124 x 79 x 22
12406830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W 1 5 124 x 79 x 22
12407130 LED Driver Constant Current 0-10V/1-10V 300-1050mA 16-36W 1 4 146.5 x 44 x 30
12407630 LED Driver Constant Current DALI 250-700mA 10-20W 1 3 110.4 x 52 x 22
12407730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W 1 3 110.4 x 52 x 22
12407830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 28-60W 1 8 124 x 79 x 22
12407930 LED Driver Constant Current DALI 250-700mA 10-20W WD 1 3 110.4 x 52 x 22
12408030 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W WD 1 3 111 x 52 x 22
12408130 LED Driver Constant Current DALI 250-700mA 15-32W WD 1 3 103 x 67 x 21
12408330 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 30-50W WD 1 8 124 x 79 x 22
12409130 LED Driver Constant Current 0-10V/1-10V 350-700mA 12W 1 1 135 x 30 x 20
12409430 LED Driver Constant Current DALI 500mA 10W 1 1 145 x 31 x 21
13470030 LED Driver Constant Current Casambi 300-1050mA 16-38W 1 4 146.5 x 44 x 30
13470130 LED Driver Constant Current Casambi 350-1050mA 25-60W 1 5 124 x 79 x 22
13550030 LED Driver Constant Current Non-Dim 500mA 12W 1 1 115 x 34 x 19
13551630 LED Driver Constant Current Deep Dim DALI 350-700mA 12W 1 1 135 x 30 x 20
13552030 LED Driver Constant Current Trailing Edge 350-700mA 4-14W 1 1 128.8 x 32 x 25.7
13630100 LED Driver Constant Current Zigbee 350-1050mA 25-60W 1 5 124 x 79 x 22
Toon meer

2. Installatie Accessoires

  1. Vals plafond of muur
  2. Structureel plafond of muur
  3. Vloer
  1. Akoestische tegels
  2. Gipsplaat
  3. Spanplafond
  4. Hout
Recessed Ring

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Recessed Ring

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Plaster Kit

Plaster Kit

12293230
Plaster Kit Trimless 150x150 - 62 1x
Recessed Ring

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Recessed Ring

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
  1. Zichtbare baksteen
  2. Zichtbaar beton
  3. Gepleisterd(e) Beton/Baksteen
Recessed Ring

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Recessed Ring

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Concrete Kit

Concrete Kit

13515530
Concrete Kit 62 150x150 1x
Concrete Ring

Concrete Ring

13515630
Concrete Ring 62 Standard Installation Housing
Recessed Ring

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Gypsum Fibreboard

Gypsum Fibreboard

12292630
Gypsum Fibreboard 150x150
Installation Housing

Installation Housing

11624030
Installation Housing 140x250x100x210
Plaster Kit

Plaster Kit

12293230
Plaster Kit Trimless 150x150 - 62 1x
  1. Beton
  2. Tegel
  3. Hout
Let op! Niet geschikt voor 'Beton'
Let op! Niet geschikt voor 'Tegel'
Let op! Niet geschikt voor 'Hout'

3. Optische Accessoires

Honeycomb 33

Honeycomb 33

13515132
Honeycomb 33 Black Structure
Light Cone 44

Light Cone 44

13515232
Light Cone 44 Black Structure
13515238
Light Cone 44 White Matt
Light Cone 64

Light Cone 64

13515332
Light Cone 64 Black Structure
13515338
Light Cone 64 White Matt
Snoot 32

Snoot 32

13515032
Snoot 32 Black Structure
13515038
Snoot 32 White Matt

4. Smart Lighting Accessoires

Casambi Switch

Casambi Switch

13470109
Switch Casambi White
Hue Module

Hue Module

13190230
Dim Module Hue 0-10V/1-10V 150-300W
Hue Sensor

Hue Sensor

70000191
Motion Sensor Hue Outside Black
70008054
Motion Sensor Hue White
Hue Switch

Hue Switch

70000154
Switch Niko Pure Hue White Steel
70000155
Switch Niko Pure Hue Black Steel
70000213
Switch Smart Button Hue White
70000214
Switch Wall Module Hue
70000223
Switch Dimmer Hue White

5. Back-Upeenheid

Back-Up Unit Constant Current

Back-Up Unit Constant Current

12400210
Back-Up Unit Constant Current 1h DE
12400310
Back-Up Unit Constant Current 3h DE

Downloads

Alles downloaden ;
  • Datasheet
  • Installatie-instructies
  • LDT-bestanden
  • IES-bestanden
  • POLAR-bestanden
    • CRI_1015740_CLU7A3_927_01.JPG
    • CRI_1015741_CLU7A3_930_01.JPG
    • CRI_1015742_CLU7A3_935_01.JPG
    • CRI_1015743_CLU7A3_940_01.JPG
    • TM30_1015743_CLU7A3_940_01.JPG
    • TM30_1015740_CLU7A3_927_01.JPG
    • TM30_1015741_CLU7A3_930_01.JPG
    • TM30_1015742_CLU7A3_935_01.JPG
    • TENDER_TETRIX_NL_02.pdf
    • TENDER_TETRIX-GU10_NL_01.pdf
  • SKP-bestanden
  • OBJ-bestanden
  • FBX-bestanden
  • CAD 3D-bestanden
  • Lijntekeningen
    • CAD2D_REC_TETRIX_02.dwg
    • CAD3D_135110XX_TETRIX-STRAIGHT_LED_01.dwg
    • SKP_135110XX_TETRIX-STRAIGHT_LED_01.skp
    • 3DS_135110XX_TETRIX-STRAIGHT_LED_01.3ds
    • FBX_135110XX_TETRIX-STRAIGHT_LED_01.fbx
    • OBJ_135110XX_TETRIX-STRAIGHT_LED_01.obj
    • ELABEL_Citizen_CLU7A3_3000K.pdf
    • ELABEL_Citizen_CLU7A3_2700K.pdf
    • ELABEL_Citizen_CLU7A3_3500K.pdf
    • ELABEL_Citizen_CLU7A3_4000K.pdf
    • REACH_TETRIX_06.pdf
    • EPD_TETRIX_STRAIGHT_RECESSED_62_1X_NON_GU10_EU_01.pdf
    • CE_13730238_04.pdf
    • UKCA_13730238_02.pdf

Vind je dit leuk en wil je meer?

Als je in interieurdesign werkt en op zoek bent naar verlichting om jouw concept aan te vullen, neem dan contact op om een lichtontwerp of offerte aan te vragen. Ben je consument? Ga naar Verkooplocaties om één van onze partners te vinden die je alle ondersteuning kan geven die je nodig hebt.

Een lichtontwerp aanvragenOfferte aanvragen

Verkooplocaties

Ergens naar op zoek?

Typ een trefwoord in het zoekveld en we helpen jou om het te vinden

Modular Lighting Instruments logo white

Producten

  • Plafondverlichting met opbouwmontage
  • Plafondverlichting met inbouwmontage
  • Hangende plafondverlichting
  • Profielsystemen voor plafond
  • Tracksystemen voor plafond
  • Alle plafondverlichting
  • Wandverlichting met opbouwmontage
  • Wandverlichting met inbouwmontage
  • Alle wandverlichting

Projecten

  • Residentieel
  • Kantoor
  • Horeca
  • Retail
  • Gezondheidszorg
  • All projecten

Modular Lighting Instruments

  • Diensten
  • Verkooplocaties
  • Projectadvies op maat
  • Documentbibliotheek
  • Lokale kantoren
  • Showrooms
  • Duurzaamheid
  • Jobs

Abonneer op onze nieuwsbrief

Abonneer ;

Volg ons op

  • Privacybeleid
  • Cookiebeleid
  • Gebruiksvoorwaarden
  • Over ons
  • Global | NL
