Smart Cake Recessed 82 1x

12411443
LED 3000K Medium DE Black Brushed
500mA 14.4Vf 7.2W 640lm 89lm/W CRI90
3000K LED Medio (20-30°) Driver remoto escluso
Smart Cake Recessed 82 1x
Data sheet Technical support
Richiedi un preventivo
Specifiche
1 Drivers 2 Accessori Installazione 3 Accessori Decorativi 4 Accessori Luce Smart 5 Moduli d'Emergenza
Scarica

Specifiche
LINED_12411XXX_SURF_SMART CAKE_LED_V0.pdf
Cut-Out Size (mm)
ø70
Mounting Depth (mm)
100
Light Source Type
LED
Lamp Included
Sì
Input Voltage
Necessario driver a corrente costante
IP Rating
20
LED Type
COB
Light Sources
1
Colour Temperature
3000K
Binning (SDCM)
2
Lifetime
L80B10 @50.000 ore

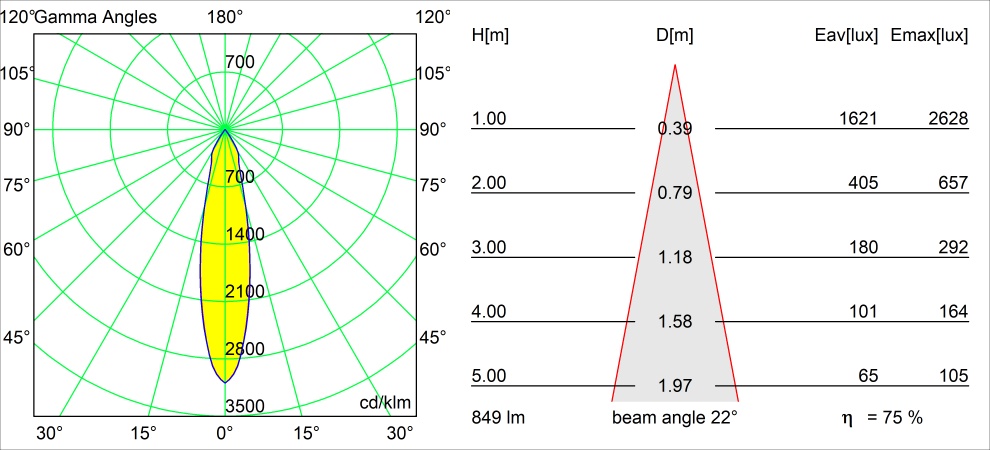

Measured Beam Angle (°)
22
CIE Flux Code
100, 100, 100, 100, 75
Electrical Class
III
Glow Wire Rating
960°C
Interno/Esterno
Interno
Gross Weight (g)
260
Net Weight (g)
165
Drive Current (mA)
350 500 700
Delivered Lumens (lm)
473 640 846
LED Connected Load (W)
5 7.2 10.6
Min. LED Fwd Voltage (Vf)
13.2 13.7 14.2
Max. LED Fwd Voltage (Vf)
15 15.4 16
Efficacy (lm/W)
95 89 80
Glare Rating (UGR)
14 15 16
  • 3500K su richiesta
Modular logo Vai in alto 1 Drivers 2 Accessori Installazione 3 Accessori Decorativi 4 Accessori Luce Smart 5 Moduli d'Emergenza

1. Drivers

Richiesto
500mA
Articolo no. Driver Montaggio del foro ritagliato Prodotti minimi Prodotti massimi Dimensione
11630130 LED Driver Constant Current Deep Dim DALI 500mA 20W 1 2 160 x 41.5 x 30.5
11630430 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 20W 1 2 160 x 41.5 x 30.5
11630730 LED Driver Constant Current Deep Dim DALI 500mA 50W 2 LED Output 1 6
152.5 x 76.2 x 30.1
11631030 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 50W 2 LED Output WD 1 6
152.5 x 76.2 x 30.1
11631430 LED Driver Constant Current Deep Dim Trailing Edge 350-700mA 15W 1 1 111 x 35 x 20
12400330 LED Driver Constant Current Trailing Edge/Push-Dim 350-700mA 17-32W 1 3 166 x 46 x 34
12403430 LED Driver Constant Current Non-Dim 350-1050mA 25-50W 1 4 124 x 79 x 22
12404330 LED Driver Constant Current Trailing Edge 500mA 20W 2 2 111 x 52 x 22
12404930 LED Driver Constant Current Trailing Edge 500mA 5-10W 1 1 102 x 39 x 21
12405630 LED Driver Constant Current DALI 300-1050mA 16-36W 1 3 146.5 x 44 x 30
12406530 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W WD 1 4 124 x 79 x 22
12406630 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W WD 1 4 124 x 79 x 22
12406730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W 1 4 124 x 79 x 22
12406830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W 1 4 124 x 79 x 22
12407130 LED Driver Constant Current 0-10V/1-10V 300-1050mA 16-36W 1 3 146.5 x 44 x 30
12407630 LED Driver Constant Current DALI 250-900mA 10-20W 1 2 110.4 x 52 x 22
12407730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W 1 2 110.4 x 52 x 22
12407830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 28-60W 1 7 124 x 79 x 22
12407930 LED Driver Constant Current DALI 250-700mA 10-20W WD 1 2 110.4 x 52 x 22
12408030 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W WD 1 2 111 x 52 x 22
12408130 LED Driver Constant Current DALI 250-700mA 15-32W WD 1 3 103 x 67 x 21
12408330 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 30-50W WD 1 7 124 x 79 x 22
12409130 LED Driver Constant Current 0-10V/1-10V 350-700mA 12W 1 1 135 x 30 x 20
12409430 LED Driver Constant Current DALI 500mA 10W 1 1 145 x 31 x 21
13470030 LED Driver Constant Current Casambi 300-1050mA 16-38W 1 3 146.5 x 44 x 30
13470130 LED Driver Constant Current Casambi 350-1050mA 25-60W 1 4 124 x 79 x 22
13550030 LED Driver Constant Current Non-Dim 500mA 12W 1 1 115 x 34 x 19
13551630 LED Driver Constant Current Deep Dim DALI 350-700mA 12W 1 1 135 x 30 x 20
13630100 LED Driver Constant Current Zigbee 350-1050mA 25-60W 1 4 124 x 79 x 22
Mostra di più

2. Accessori Installazione
  1. Controsoffitto/Controparete
  2. Soffitto/Parete in muratura
  3. Pavimento
  1. Pannelli acustici
  2. Cartongesso
  3. Soffitto teso
  4. Legno

Adatto a questa applicazione. Nessun accessorio di installazione richiesto. Seguire le istruzioni di installazione per vedere come incassare il prodotto.

Recessed Ring

Recessed Ring

12500230
Ring Recessed 82 1x

Adatto a questa applicazione. Nessun accessorio di installazione richiesto. Seguire le istruzioni di installazione per vedere come incassare il prodotto.

Adatto a questa applicazione. Nessun accessorio di installazione richiesto. Seguire le istruzioni di installazione per vedere come incassare il prodotto.

  1. Mattone a vista
  2. Calcestruzzo a vista
  3. Mattone/Calcestruzzo intonacato

Adatto a questa applicazione. Nessun accessorio di installazione richiesto. Seguire le istruzioni di installazione per vedere come incassare il prodotto.

Adatto a questa applicazione. Nessun accessorio di installazione richiesto. Seguire le istruzioni di installazione per vedere come incassare il prodotto.

Installation Housing

Installation Housing

10889830
Installation Housing 192x190x130
Plaster Kit

Plaster Kit

12290130
Plaster Kit 190X190 - 70 1x
12291030
Plaster Kit 210x190 - 70 2x
  1. Cemento
  2. Piastrella
  3. Legno

Attenzione! Non adatto per 'Cemento'

Attenzione! Non adatto per 'Piastrella'

Attenzione! Non adatto per 'Legno'

3. Accessori Decorativi
Smart Mask 82 1x

Smart Mask 82 1x

12500009
Mask Smart 82 1x White Structure
12500014
Mask Smart 82 1x Bronze Brushed
12500015
Mask Smart 82 1x Champagne Brushed
12500016
Mask Smart 82 1x Silver Bronze Brushed
12500032
Mask Smart 82 1x Black Structure
12500043
Mask Smart 82 1x Black Brushed
12500046
Mask Smart 82 1x Gold Matt
Smart Mask 82 2x

Smart Mask 82 2x

12500109
Mask Smart 82 2x White Structure
12500114
Mask Smart 82 2x Bronze Brushed
12500115
Mask Smart 82 2x Champagne Brushed
12500116
Mask Smart 82 2x Silver Bronze Brushed
12500132
Mask Smart 82 2x Black Structure
12500143
Mask Smart 82 2x Black Brushed
12500146
Mask Smart 82 2x Gold Matt

4. Accessori Luce Smart
Casambi Module

Casambi Module

13470100
Dim Module Casambi 1-10V
13470101
Dim Module Casambi Trailing Edge
13470102
Dim Module Casambi DALI
Casambi Switch

Casambi Switch

13470109
Switch Casambi White
Hue Bridge

Hue Bridge

70000616
Bridge Hue EU White
70000617
Bridge Hue UK White
Hue Module

Hue Module

13190230
Dim Module Hue 0-10V/1-10V 150-300W
Hue Sensor

Hue Sensor

70000191
Motion Sensor Hue Outside Black
70008054
Motion Sensor Hue White
Hue Switch

Hue Switch

70000152
Switch Dimmer Hue White
70000154
Switch Niko Pure Hue White Steel
70000155
Switch Niko Pure Hue Black Steel
70000213
Switch Smart Button Hue White
70000214
Switch Wall Module Hue
70000223
Switch Dimmer Hue White
Zigbee Module

Zigbee Module

13630200
Dim Module Zigbee DALI

5. Moduli d'Emergenza
Back-Up Unit Constant Current

Back-Up Unit Constant Current

12400210
Back-Up Unit Constant Current 1h DE
12400310
Back-Up Unit Constant Current 3h DE

Scarica

Scarica tutto
  • Scheda tecnica
  • Istruzioni di installazione
  • File LDT
  • File IES
  • File POLAR
    • CRI_1014994_V8-G8 927.JPG
    • CRI_1014997_V8-G8 940.JPG
    • CRI_1014996_V8-G8 935.JPG
    • CRI_1014995_V8-G8 930.JPG
    • TM30_1014994_V8-G8 927.jpg
    • TM30_1014995_V8-G8 930.JPG
    • TM30_1014997_V8-G8 940.JPG
    • TM30_1014996_V8-G8 935.JPG
  • Capitolato
  • File OBJ
    • FBX_124120XX_SMART-82-CAKE_LED-900LM_01.fbx
    • FBX_124110XX_SMART-82-CAKE_LED-900LM_01.fbx
    • CAD3D_124110XX_SMART-82-CAKE_LED-900LM_V0.dwg
    • CAD3D_124110XX_SMART-82-CAKE_LED-900LM_V0.dwg
  • Line drawings
    • CAD2D_EXT_SMART-82-CAKE_V0.dwg
    • CAD2D_REC_SMART-82_01.dwg
    • SKP_124120XX_SMART-82-CAKE_LED-900LM_01.skp
    • SKP_124110XX_SMART-82-CAKE_LED-900LM_01.skp
    • SKP_133201XX_REC_SMART-CAKE-82-ADJ_01.skp
    • FBX_124120XX_SMART-82-CAKE_LED-900LM_01.fbx
    • 3DS_124120XX_SMART-82-CAKE_LED-900LM_01.3ds
    • OBJ_124110XX_SMART-82-CAKE_LED-900LM_01.obj
    • 3DS_124110XX_SMART-82-CAKE_LED-900LM_01.3ds
    • FBX_124110XX_SMART-82-CAKE_LED-900LM_01.fbx
    • CAD3D_124110XX_SMART-82-CAKE_LED-900LM_V0.dwg
    • REACH_SMART RANGE_06.pdf
    • CE_12411443_04.pdf
  • EPD declarations
    • ELABEL_BridgeluxV8G8_4000K_02.pdf
    • ELABEL_BridgeluxV8G8_3000K_03.pdf
    • ELABEL_BridgeluxV8G8_2700K_02.pdf
    • ELABEL_Bridgelux_V8GEN8_3500K.pdf
  • UKCA declarations

Ti piace quello che vedi e ne vorresti ancora?

Se sei un interior designer in cerca dell'illuminazione perfetta per completare il suo progetto, contattaci per richiedere un progetto illuminotecnico o un preventivo. Sei un cliente privato? Visita Dove acquistare per individuare uno dei nostri partner che possa offrirti tutto il supporto necessario a livello locale.

Richiedi un progetto illuminotecnicoRichiedi un preventivo

Dove acquistare

Cerchi qualcosa in particolare?

Digita una parola chiave nel campo di ricerca e ti aiuteremo a trovarla

Modular Lighting Instruments logo white

Prodotti

  • Illuminazione di superficie per soffitto
  • Illuminazione incassata per soffitto
  • Illuminazione sospesa per soffitto
  • Profili per soffitto
  • Sistemi a binario
  • Tutta l'illuminazione a soffitto
  • Illuminazione di superficie per parete
  • Illuminazione incassata per parete
  • Tutta l'illuminazione a parete

Progetti

  • Residenziale
  • Ufficio
  • Hospitality
  • Retail
  • Healthcare
  • Tutti i progetti

Modular Lighting Instruments

  • Servizi
  • Tecnologie
  • Dove acquistare
  • Libreria di documenti
  • Sedi locali
  • Showroom
  • Sostenibilità
  • Lavora con noi
  • Blog

Iscriviti alla newsletter

Iscriviti

Seguici su

  • Informativa sulla privacy
  • Avviso sui cookie
  • Condizioni d'uso
  • Informazioni
Global | IT
