  1. Revenir

Tetrix Tetrix Straight Recessed62 1x

13511280
IP55 LED 3000K Medium DE Black Chrome
500mA 14.4Vf 7.2W 666lm 93lm/W CRI90
Tetrix Straight Recessed 62 1x
Datasheet Assistance technique
Demander un devis
Caractéristiques
1 Driver 2 Accessoires d'Eclairage d'installation 3 Accessoires d'Eclairage optiques 4 Accessoires d'Eclairage intelligents 5 Unité de Secours
Compatible avec Téléchargements

Caractéristiques
LINED_135110XX_01.pdf
Taille de découpe (mm)
ø68 for Frame Recessed; ø89 for Frame Recessed TrimLess
Profondeur de montage (mm)
110
Type de Source Lumineuse
LED
Ampoule incluse
Oui
Tension d’Entrée
Driver à courant constant requis
Indice de protection IP
55
Courant du driver (mA)
350 500
Lumens fournis (lm)
492 666
Charge Connectée LED (W)
5 7.2
Min. LED Fwd Voltage (Vf)
13.2 13.7
Max. LED Fwd Voltage (Vf)
15 15.4
Efficacité (lm/W)
98 93
UGR
8 9
Type de LED
LED COB
Nombre de Sources Lumineuses
1
Température de Couleur
3000K
Binning (SDCM)
2
Durée de Vie
L90B10 à 50 000 heures

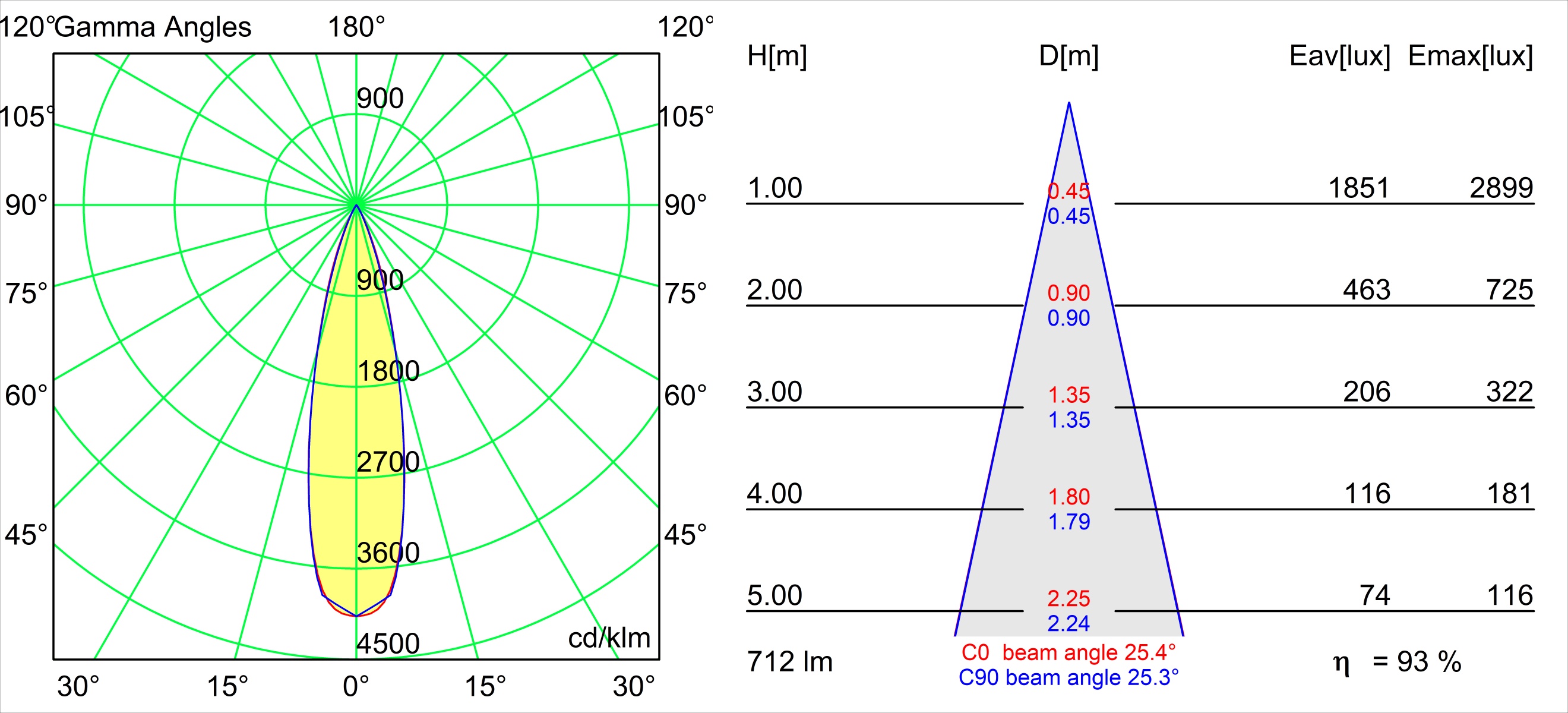

Angle du faisceau mesuré (°)
25.4
productCIEFluxCode
100, 100, 100, 100, 94
Classe Électrique
III
Essai au fil incandescent (°C)
850°C
Intérieur/extérieur
Intérieur
Ajustabilité
Not applicable
Poids brut (g)
146
Poids net (g)
94
Taille de découpe (mm)
ø68 for Frame Recessed; ø89 for Frame Recessed TrimLess
Profondeur de montage (mm)
110
Type de Source Lumineuse
LED
Ampoule incluse
Oui
Tension d’Entrée
Driver à courant constant requis
Indice de protection IP
55
Type de LED
LED COB
Nombre de Sources Lumineuses
1
Température de Couleur
3000K
Binning (SDCM)
2
Durée de Vie
L90B10 à 50 000 heures
Angle du faisceau mesuré (°)
25.4
productCIEFluxCode
100, 100, 100, 100, 94
Classe Électrique
III
Essai au fil incandescent (°C)
850°C
Intérieur/extérieur
Intérieur
Ajustabilité
Not applicable
Poids brut (g)
146
Poids net (g)
94
Courant du driver (mA)
350 500
Lumens fournis (lm)
492 666
Charge Connectée LED (W)
5 7.2
Min. LED Fwd Voltage (Vf)
13.2 13.7
Max. LED Fwd Voltage (Vf)
15 15.4
Efficacité (lm/W)
98 93
UGR
8 9
Modular logo Aller en haut Driver 1. Accessoires d'Eclairage d'installation 2. Accessoires d'Eclairage optiques 3. Accessoires d'Eclairage intelligents 4. Unité de Secours 5.

1. Driver

Requis
Requis
500mA
Article Driver Passe par le trou d'encastrement Produits min Produits max Dimension
11630130 LED Driver Constant Current Deep Dim DALI 500mA 20W 1 2 160 x 41.5 x 30.5
11630430 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 20W 1 2 160 x 41.5 x 30.5
11630730 LED Driver Constant Current Deep Dim DALI 500mA 50W 2 LED Output 1 6
152.5 x 76.2 x 30.1
11631030 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 50W 2 LED Output WD 1 6
152.5 x 76.2 x 30.1
11631430 LED Driver Constant Current Deep Dim Trailing Edge 350-700mA 15W 1 1 111 x 35 x 20
12400330 LED Driver Constant Current Trailing Edge/Push-Dim 350-700mA 17-32W 1 3 166 x 46 x 34
12403430 LED Driver Constant Current Non-Dim 350-1050mA 25-50W 1 4 124 x 79 x 22
12404330 LED Driver Constant Current Trailing Edge 500mA 20W 2 2 111 x 52 x 22
12404930 LED Driver Constant Current Trailing Edge 500mA 5-10W 1 1 102 x 39 x 21
12405630 LED Driver Constant Current DALI 300-1050mA 16-36W 1 3 146.5 x 44 x 30
12406530 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W WD 1 4 124 x 79 x 22
12406630 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W WD 1 4 124 x 79 x 22
12406730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W 1 4 124 x 79 x 22
12406830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W 1 4 124 x 79 x 22
12407130 LED Driver Constant Current 0-10V/1-10V 300-1050mA 16-36W 1 3 146.5 x 44 x 30
12407630 LED Driver Constant Current DALI 250-700mA 10-20W 1 2 110.4 x 52 x 22
12407730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W 1 2 110.4 x 52 x 22
12407830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 28-60W 1 7 124 x 79 x 22
12407930 LED Driver Constant Current DALI 250-700mA 10-20W WD 1 2 110.4 x 52 x 22
12408030 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W WD 1 2 111 x 52 x 22
12408130 LED Driver Constant Current DALI 250-700mA 15-32W WD 1 3 103 x 67 x 21
12408330 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 30-50W WD 1 7 124 x 79 x 22
12409130 LED Driver Constant Current 0-10V/1-10V 350-700mA 12W 1 1 135 x 30 x 20
12409430 LED Driver Constant Current DALI 500mA 10W 1 1 145 x 31 x 21
13470030 LED Driver Constant Current Casambi 300-1050mA 16-38W 1 3 146.5 x 44 x 30
13470130 LED Driver Constant Current Casambi 350-1050mA 25-60W 1 4 124 x 79 x 22
13550030 LED Driver Constant Current Non-Dim 500mA 12W 1 1 115 x 34 x 19
13551630 LED Driver Constant Current Deep Dim DALI 350-700mA 12W 1 1 135 x 30 x 20
13552030 LED Driver Constant Current Trailing Edge 350-700mA 4-14W 1 1 128.8 x 32 x 25.7
13630100 LED Driver Constant Current Zigbee 350-1050mA 25-60W 1 4 124 x 79 x 22
Afficher plus

2. Accessoires d'Eclairage d'installation

  1. Faux plafond ou mur
  2. Plafond ou mur structurel
  3. Sol
  1. Dalles acoustiques
  2. Plaque de plâtre
  3. Tissu tendu
  4. Bois
Recessed Ring

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Recessed Ring

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Recessed Ring

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Recessed Ring

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
  1. Briques apparentes
  2. Béton apparent
  3. Brique/Béton enduit
Recessed Ring

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Recessed Ring

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Concrete Kit

Concrete Kit

13515530
Concrete Kit 62 150x150 1x
Concrete Ring

Concrete Ring

13515630
Concrete Ring 62 Standard Installation Housing
Installation Housing

Installation Housing

11624030
Installation Housing 140x250x100x210
11624130
Installation Housing 140x400x100x210
Recessed Ring

Recessed Ring

13510038
Ring Recessed 62 1x IP55 White Matt
13510083
Ring Recessed 62 1x IP55 Black Matt
13515430
Ring Recessed Trimless 62 1x
Gypsum Fibreboard

Gypsum Fibreboard

12292630
Gypsum Fibreboard 150x150
Installation Housing

Installation Housing

11624030
Installation Housing 140x250x100x210
11624130
Installation Housing 140x400x100x210
  1. Béton
  2. Tuile
  3. Bois
Attention ! Pas adapté pour 'Béton'
Attention ! Pas adapté pour 'Tuile'
Attention ! Pas adapté pour 'Bois'

3. Accessoires d'Eclairage optiques

Honeycomb 33

Honeycomb 33

13515132
Honeycomb 33 Black Structure
Light Cone 44

Light Cone 44

13515232
Light Cone 44 Black Structure
13515238
Light Cone 44 White Matt
Light Cone 64

Light Cone 64

13515332
Light Cone 64 Black Structure
13515338
Light Cone 64 White Matt
Snoot 32

Snoot 32

13515032
Snoot 32 Black Structure
13515038
Snoot 32 White Matt

4. Accessoires d'Eclairage intelligents

Casambi Module

Casambi Module

13470100
Dim Module Casambi 1-10V
13470101
Dim Module Casambi Trailing Edge
13470102
Dim Module Casambi DALI
Casambi Switch

Casambi Switch

13470109
Switch Casambi White
Hue Bridge

Hue Bridge

70000616
Bridge Hue EU White
70000617
Bridge Hue UK White
Hue Module

Hue Module

13190230
Dim Module Hue 0-10V/1-10V 150-300W
Hue Sensor

Hue Sensor

70000191
Motion Sensor Hue Outside Black
70008054
Motion Sensor Hue White
Hue Switch

Hue Switch

70000154
Switch Niko Pure Hue White Steel
70000155
Switch Niko Pure Hue Black Steel
70000213
Switch Smart Button Hue White
70000214
Switch Wall Module Hue
70000223
Switch Dimmer Hue White
Zigbee Module

Zigbee Module

13630200
Dim Module Zigbee DALI

5. Unité de Secours

Back-Up Unit Constant Current

Back-Up Unit Constant Current

12400210
Back-Up Unit Constant Current 1h DE
12400310
Back-Up Unit Constant Current 3h DE

Téléchargements

Tout télécharger ;
  • Fiche technique
  • Instructions d’installation
  • Fichiers LDT
  • Fichiers IES
  • Fichiers POLAR
    • CRI_1014994_V8-G8 927.JPG
    • CRI_1014997_V8-G8 940.JPG
    • CRI_1014996_V8-G8 935.JPG
    • CRI_1014995_V8-G8 930.JPG
    • TM30_1014994_V8-G8 927.jpg
    • TM30_1014995_V8-G8 930.JPG
    • TM30_1014997_V8-G8 940.JPG
    • TM30_1014996_V8-G8 935.JPG
    • TENDER_TETRIX-GU10_FR_01.pdf
    • TENDER_TETRIX_FR_02.pdf
    • SKP_135110XX_TETRIX-STRAIGHT_LED_01.skp
    • SKP_135110XX_TETRIX-STRAIGHT_LED_01.skp
    • OBJ_135110XX_TETRIX-STRAIGHT_LED_01.obj
    • OBJ_135110XX_TETRIX-STRAIGHT_LED_01.obj
    • FBX_135110XX_TETRIX-STRAIGHT_LED_01.fbx
    • FBX_135110XX_TETRIX-STRAIGHT_LED_01.fbx
    • CAD3D_135110XX_TETRIX-STRAIGHT_LED_01.dwg
    • CAD3D_135110XX_TETRIX-STRAIGHT_LED_01.dwg
  • Schémas simplifiés
    • CAD2D_REC_TETRIX_02.dwg
    • CAD3D_135110XX_TETRIX-STRAIGHT_LED_01.dwg
    • SKP_135110XX_TETRIX-STRAIGHT_LED_01.skp
    • 3DS_135110XX_TETRIX-STRAIGHT_LED_01.3ds
    • FBX_135110XX_TETRIX-STRAIGHT_LED_01.fbx
    • OBJ_135110XX_TETRIX-STRAIGHT_LED_01.obj
    • CAD3D_135110XX_TETRIX-STRAIGHT_LED_01.dwg
    • SKP_135110XX_TETRIX-STRAIGHT_LED_01.skp
    • 3DS_135110XX_TETRIX-STRAIGHT_LED_01.3ds
    • FBX_135110XX_TETRIX-STRAIGHT_LED_01.fbx
    • OBJ_135110XX_TETRIX-STRAIGHT_LED_01.obj
    • ELABEL_BridgeluxV8G8_4000K_02.pdf
    • ELABEL_BridgeluxV8G8_3000K_03.pdf
    • ELABEL_BridgeluxV8G8_2700K_02.pdf
    • ELABEL_Bridgelux_V8GEN8_3500K.pdf
    • REACH_TETRIX_06.pdf
    • EPD_TETRIX_STRAIGHT_RECESSED_62_1X_NON_GU10_EU_01.pdf
    • CE_13511280_04.pdf

Vous aimez ce que vous voyez et souhaitez plus d’informations ?

Si vous êtes un professionnel du design d’intérieur à la recherche de luminaires pour compléter votre conception, contactez-nous pour demander un design d’éclairage ou un devis. Vous êtes un particulier ? Consultez la section Où acheter pour trouver un de nos partenaires locaux qui pourra vous fournir toute l’assistance dont vous avez besoin.

Demander un design d’éclairageDemander un devis

Où acheter

Vous cherchez quelque chose ?

Saisissez un mot clé dans le champ de recherche et nous vous aiderons à le trouver

Modular Lighting Instruments logo white

Produits

  • Éclairage monté en surface pour plafond
  • Éclairage encastré pour plafond
  • Éclairage suspendu pour plafond
  • Systèmes de profils pour plafond
  • Systèmes de rails pour plafond
  • Tous les éclairages de plafond
  • Éclairage monté en surface pour mur
  • Éclairage encastré pour mur
  • Tous les éclairages muraux

Projets

  • Résidentiel
  • Bureaux
  • Hôtellerie
  • Retail
  • Santé
  • Tous les projets

Modular Lighting Instruments

  • Services
  • Où acheter
  • Etude personnalisée de votre projet
  • Documents
  • Bureaux locaux
  • Showrooms
  • Sustainability
  • Emplois

Abonnez-vous à notre newsletter

S'abonner ;

Suivez-nous sur

  • Déclaration de confidentialité
  • Politique concernant les cookies
  • Conditions d’utilisation
  • À propos de nous
  • Global | FR
