  1. Revenir

Smart Smart Kup Recessed48 1x

12880132
LED 2700K Medium DE Black Structure
500mA 2.9Vf 1.45W 113lm 75lm/W CRI90
Smart Kup Recessed 48 1x
Data sheet Assistance technique
Demander un devis
Caractéristiques
1 Drivers 2 Accessoires d'Eclairage d'installation 3 Accessoires d'Eclairage décoratives 4 Accessoires d'Eclairage intelligents 5 Unité de Secours
Téléchargements

Caractéristiques
LINED_128800XX_V0.pdf
Taille de découpe (mm)
ø44
Profondeur de montage (mm)
52
Type de Source Lumineuse
LED
Ampoule incluse
Oui
Tension d’Entrée
Driver à courant constant requis
Indice de protection IP
20
Courant du driver (mA)
350 500
Flux lumineux par lampe (lm)
80 113
Charge Connectée LED (W)
1 1.45
Min. LED Fwd Voltage (Vf)
2.7 2.7
Max. LED Fwd Voltage (Vf)
3.3 3.3
Efficacité (lm/W)
80 75
UGR
6 7
Type de LED
LED de haute puissance
Nombre de Sources Lumineuses
1
Température de Couleur
2700K
Binning (SDCM)
3
Durée de Vie
L80B20 à 50 000 heures
Angle du faisceau mesuré (°)
22.5
Classe Électrique
III
Essai au fil incandescent (°C)
960°C
Intérieur/extérieur
Intérieur
Ajustabilité
Not applicable
Poids brut (g)
118
Poids net (g)
80
Taille de découpe (mm)
ø44
Profondeur de montage (mm)
52
Type de Source Lumineuse
LED
Ampoule incluse
Oui
Tension d’Entrée
Driver à courant constant requis
Indice de protection IP
20
Type de LED
LED de haute puissance
Nombre de Sources Lumineuses
1
Température de Couleur
2700K
Binning (SDCM)
3
Durée de Vie
L80B20 à 50 000 heures
Angle du faisceau mesuré (°)
22.5
Classe Électrique
III
Essai au fil incandescent (°C)
960°C
Intérieur/extérieur
Intérieur
Ajustabilité
Not applicable
Poids brut (g)
118
Poids net (g)
80
Courant du driver (mA)
350 500
Flux lumineux par lampe (lm)
80 113
Charge Connectée LED (W)
1 1.45
Min. LED Fwd Voltage (Vf)
2.7 2.7
Max. LED Fwd Voltage (Vf)
3.3 3.3
Efficacité (lm/W)
80 75
UGR
6 7
Modular logo Aller en haut Drivers 1. Accessoires d'Eclairage d'installation 2. Accessoires d'Eclairage décoratives 3. Accessoires d'Eclairage intelligents 4. Unité de Secours 5.

1. Drivers

Requis
Requis
500mA
Article Driver Passe par le trou d'encastrement Produits min Produits max Dimension
11630130 LED Driver Constant Current Deep Dim DALI 500mA 20W 1 12 160 x 41.5 x 30.5
11630430 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 20W 1 12 160 x 41.5 x 30.5
11630730 LED Driver Constant Current Deep Dim DALI 500mA 50W 2 LED Output 1 32
152.5 x 76.2 x 30.1
11631030 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 50W 2 LED Output WD 1 32
152.5 x 76.2 x 30.1
11631430 LED Driver Constant Current Deep Dim Trailing Edge 350-700mA 15W 4 9 111 x 35 x 20
12400330 LED Driver Constant Current Trailing Edge/Push-Dim 350-700mA 17-32W 1 14 166 x 46 x 34
12403430 LED Driver Constant Current Non-Dim 350-1050mA 25-50W 1 21 124 x 79 x 22
12404330 LED Driver Constant Current Trailing Edge 500mA 20W 6 12 111 x 52 x 22
12404930 LED Driver Constant Current Trailing Edge 500mA 5-10W 4 6 102 x 39 x 21
12405630 LED Driver Constant Current DALI 300-1050mA 16-36W 4 16 146.5 x 44 x 30
12406530 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W WD 1 21 124 x 79 x 22
12406630 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W WD 1 21 124 x 79 x 22
12406730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W 1 21 124 x 79 x 22
12406830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W 1 21 124 x 79 x 22
12407130 LED Driver Constant Current 0-10V/1-10V 300-1050mA 16-36W 4 16 146.5 x 44 x 30
12407630 LED Driver Constant Current DALI 250-700mA 10-20W 2 12 110.4 x 52 x 22
12407730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W 2 12 110.4 x 52 x 22
12407830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 28-60W 3 33 124 x 79 x 22
12407930 LED Driver Constant Current DALI 250-700mA 10-20W WD 2 12 110.4 x 52 x 22
12408030 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W WD 2 12 111 x 52 x 22
12408130 LED Driver Constant Current DALI 250-700mA 15-32W WD 2 14 103 x 67 x 21
12408330 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 30-50W WD 3 33 124 x 79 x 22
12409130 LED Driver Constant Current Deep Dim 0-10V/1-10V 350-700mA 12W 4 7 135 x 30 x 20
13470030 LED Driver Constant Current Casambi 300-1050mA 16-38W 4 16 146.5 x 44 x 30
13470130 LED Driver Constant Current Casambi 350-1050mA 25-60W 1 21 124 x 79 x 22
13550030 LED Driver Constant Current Non-Dim 500mA 12W 1 7 115 x 34 x 19
13551630 LED Driver Constant Current Deep Dim DALI 350-700mA 12W 4 7 135 x 30 x 20
13552030 LED Driver Constant Current Trailing Edge 350-700mA 4-14W 4 6 128.8 x 32 x 25.7
13552330 LED Driver Constant Current DALI/Push-Dim 500mA 13W 2 7 128.8 x 32 x 25.7
13553030 LED Driver Constant Current Non-Dim 450-600mA 25W 8 12 129 x 43 x 23
13630100 LED Driver Constant Current Zigbee 350-1050mA 25-60W 1 21 124 x 79 x 22
Afficher plus

2. Accessoires d'Eclairage d'installation

  1. Faux plafond ou mur
  2. Plafond ou mur structurel
  3. Sol
  1. Dalles acoustiques
  2. Plaque de plâtre
  3. Tissu tendu
  4. Bois
Adapté à cette application. Aucun accessoire d'installation requis. Suivez les instructions d'installation pour savoir comment encastrer le produit.
Adapté à cette application. Aucun accessoire d'installation requis. Suivez les instructions d'installation pour savoir comment encastrer le produit.
Adapté à cette application. Aucun accessoire d'installation requis. Suivez les instructions d'installation pour savoir comment encastrer le produit.
Adapté à cette application. Aucun accessoire d'installation requis. Suivez les instructions d'installation pour savoir comment encastrer le produit.
  1. Briques apparentes
  2. Béton coulé sur place
  3. Brique/Béton enduit
Adapté à cette application. Aucun accessoire d'installation requis. Suivez les instructions d'installation pour savoir comment encastrer le produit.
Adapté à cette application. Aucun accessoire d'installation requis. Suivez les instructions d'installation pour savoir comment encastrer le produit.
Installation Housing

Installation Housing

10889530
Installation Housing 123x100x80
Plaster Kit

Plaster Kit

12290730
Plaster Kit 100x120-45 1x
12293730
Plaster Kit 44 1x
  1. Béton
  2. Tuile
  3. Bois
Attention ! Pas adapté pour 'Béton'
Attention ! Pas adapté pour 'Tuile'
Attention ! Pas adapté pour 'Bois'

3. Accessoires d'Eclairage décoratives

Smart Mask 48 1x

Smart Mask 48 1x

13350009
Mask Smart 48 1x White Structure
13350032
Mask Smart 48 1x Black Structure
13350046
Mask Smart 48 1x Gold Matt
Smart Mask 48 2x

Smart Mask 48 2x

13350109
Mask Smart 48 2x White Structure
13350132
Mask Smart 48 2x Black Structure
13350146
Mask Smart 48 2x Gold Matt

4. Accessoires d'Eclairage intelligents

Casambi Module

Casambi Module

13470100
Dim Module Casambi 1-10V
13470101
Dim Module Casambi Trailing Edge
13470102
Dim Module Casambi DALI
Casambi Switch

Casambi Switch

13470109
Switch Casambi White
Hue Bridge

Hue Bridge

70000616
Bridge Hue EU White
70000617
Bridge Hue UK White
Hue Module

Hue Module

13190230
Dim Module Hue 0-10V/1-10V 150-300W
Hue Sensor

Hue Sensor

70000191
Motion Sensor Hue Outside Black
70008054
Motion Sensor Hue White
Hue Switch

Hue Switch

70000213
Switch Smart Button Hue White
70000214
Switch Wall Module Hue
70000223
Switch Dimmer Hue White
Zigbee Module

Zigbee Module

13630200
Dim Module Zigbee DALI

5. Unité de Secours

Back-Up Unit Constant Current

Back-Up Unit Constant Current

12400210
Back-Up Unit Constant Current 1h DE
12400310
Back-Up Unit Constant Current 3h DE

Téléchargements

Tout télécharger ;
  • Fiche technique
  • Instructions d’installation
  • Fichiers LDT
  • Fichiers IES

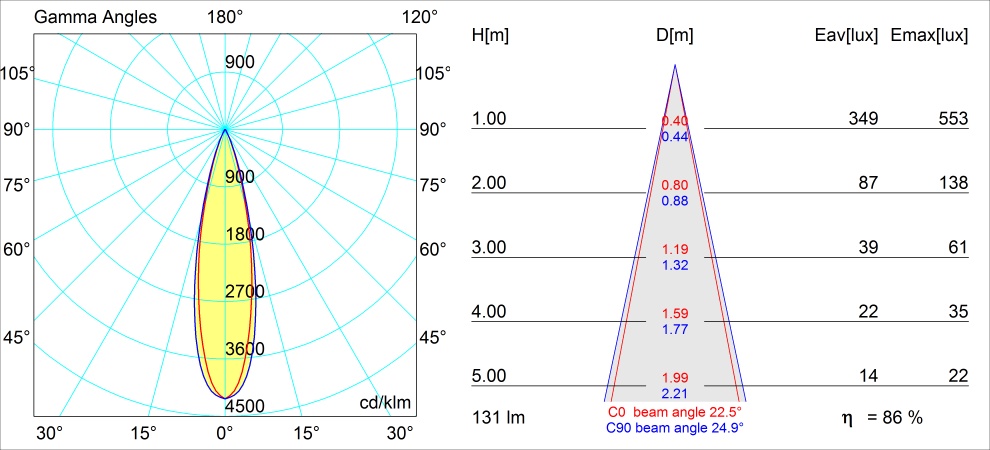

  • Fichiers POLAR
  • Texte d’appel d’offres
    • Déclarations_12880132
    • Déclarations_12880132
    • Déclarations_12880132
  • Fichiers OBJ
  • Fichiers FBX
  • Fichiers CAD 3D
