  1. Revenir

K K 77 RecessedAdjustable 77 1x

14050009
LED 2700K Spot DE White Structure
500mA 14.4Vf 7.2W 687lm 95lm/W CRI90
K 77 Recessed Adjustable 77 1x
Datasheet Assistance technique
Demander un devis
Caractéristiques
1 Drivers de LED 2 Accessoires d'Eclairage d'installation 3 Accessoires d'Eclairage décoratives 4 Accessoires d'Eclairage intelligents 5 Unité de Secours
Compatible avec Téléchargements

Caractéristiques
LINED_140500XX_V0.pdf
Taille de découpe (mm)
ø70
Profondeur de montage (mm)
60
Type de Source Lumineuse
LED
Ampoule incluse
Oui
Tension d’Entrée
Driver à courant constant requis
Indice de protection IP
20
Courant du driver (mA)
350 500
Flux lumineux par lampe (lm)
511 687
Charge Connectée LED (W)
5 7.2
Min. LED Fwd Voltage (Vf)
13.2 13.7
Max. LED Fwd Voltage (Vf)
15 15.4
Efficacité (lm/W)
102 95
UGR
21 22
Type de LED
LED COB
Nombre de Sources Lumineuses
1
Température de Couleur
2700K
Binning (SDCM)
2
Durée de Vie
L90B10 à 50 000 heures

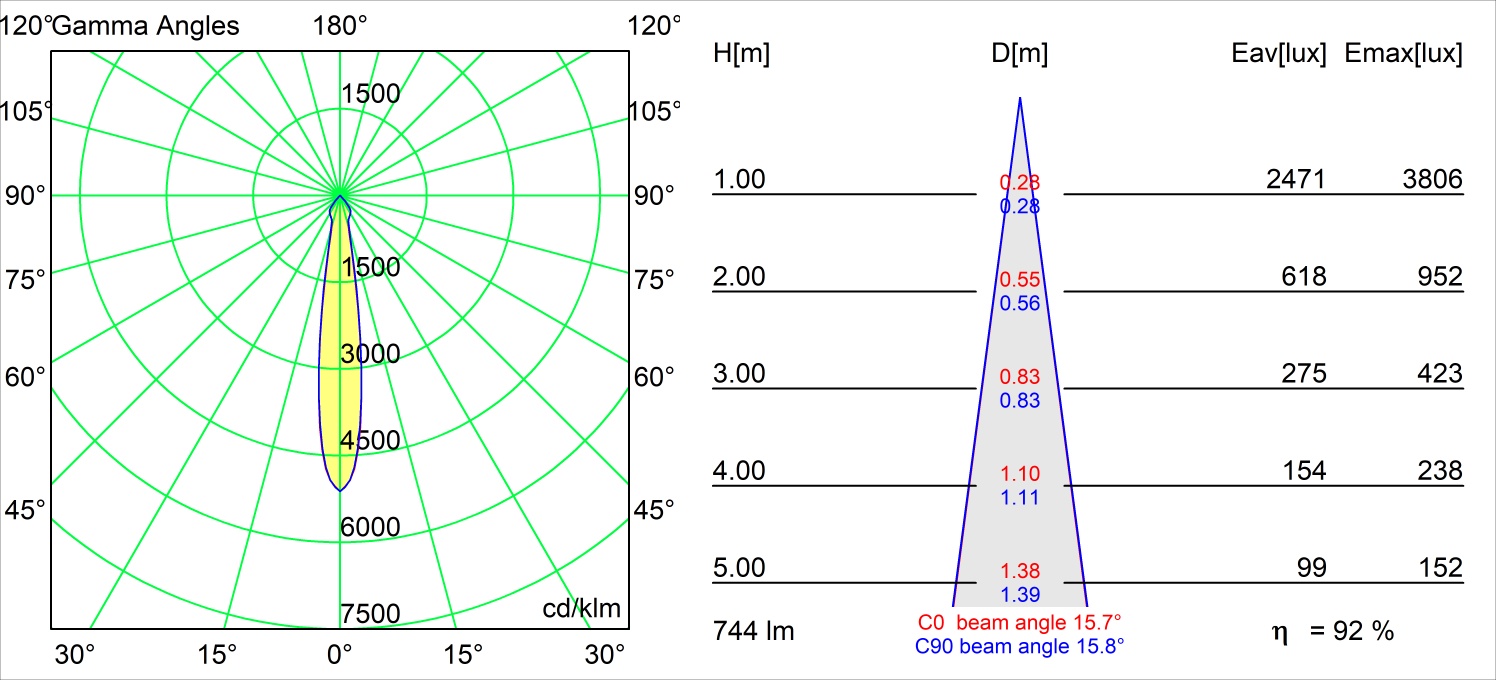

Angle du faisceau mesuré (°)
15.7
productCIEFluxCode
94, 99, 100, 100, 92
Classe Électrique
III
Essai au fil incandescent (°C)
960°C
Intérieur/extérieur
Intérieur
Ajustabilité
H 360° v -30°/+30°
Poids brut (g)
208
Poids net (g)
155
Taille de découpe (mm)
ø70
Profondeur de montage (mm)
60
Type de Source Lumineuse
LED
Ampoule incluse
Oui
Tension d’Entrée
Driver à courant constant requis
Indice de protection IP
20
Type de LED
LED COB
Nombre de Sources Lumineuses
1
Température de Couleur
2700K
Binning (SDCM)
2
Durée de Vie
L90B10 à 50 000 heures
Angle du faisceau mesuré (°)
15.7
productCIEFluxCode
94, 99, 100, 100, 92
Classe Électrique
III
Essai au fil incandescent (°C)
960°C
Intérieur/extérieur
Intérieur
Ajustabilité
H 360° v -30°/+30°
Poids brut (g)
208
Poids net (g)
155
Courant du driver (mA)
350 500
Flux lumineux par lampe (lm)
511 687
Charge Connectée LED (W)
5 7.2
Min. LED Fwd Voltage (Vf)
13.2 13.7
Max. LED Fwd Voltage (Vf)
15 15.4
Efficacité (lm/W)
102 95
UGR
21 22
Modular logo Aller en haut Drivers de LED 1. Accessoires d'Eclairage d'installation 2. Accessoires d'Eclairage décoratives 3. Accessoires d'Eclairage intelligents 4. Unité de Secours 5.

1. Drivers de LED

Requis
Requis
500mA
Article Driver Passe par le trou d'encastrement Produits min Produits max Dimension
11630130 LED Driver Constant Current Deep Dim DALI 500mA 20W 1 2 160 x 41.5 x 30.5
11630430 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 20W 1 2 160 x 41.5 x 30.5
11630730 LED Driver Constant Current Deep Dim DALI 500mA 50W 2 LED Output 1 6
152.5 x 76.2 x 30.1
11631030 LED Driver Constant Current Deep Dim 0-10V/1-10V 500mA 50W 2 LED Output WD 1 6
152.5 x 76.2 x 30.1
11631430 LED Driver Constant Current Deep Dim Trailing Edge 350-700mA 15W 1 1 111 x 35 x 20
12400330 LED Driver Constant Current Trailing Edge/Push-Dim 350-700mA 17-32W 1 3 166 x 46 x 34
12403430 LED Driver Constant Current Non-Dim 350-1050mA 25-50W 1 4 124 x 79 x 22
12404330 LED Driver Constant Current Trailing Edge 500mA 20W 2 2 111 x 52 x 22
12404930 LED Driver Constant Current Trailing Edge 500mA 5-10W 1 1 102 x 39 x 21
12405630 LED Driver Constant Current DALI 300-1050mA 16-36W 1 3 146.5 x 44 x 30
12406530 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W WD 1 4 124 x 79 x 22
12406630 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W WD 1 4 124 x 79 x 22
12406730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 350-1050mA 25-60W 1 4 124 x 79 x 22
12406830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 350-1050mA 25-60W 1 4 124 x 79 x 22
12407130 LED Driver Constant Current 0-10V/1-10V 300-1050mA 16-36W 1 3 146.5 x 44 x 30
12407630 LED Driver Constant Current DALI 250-700mA 10-20W 1 2 110.4 x 52 x 22
12407730 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W 1 2 110.4 x 52 x 22
12407830 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 28-60W 1 7 124 x 79 x 22
12407930 LED Driver Constant Current DALI 250-700mA 10-20W WD 1 2 110.4 x 52 x 22
12408030 LED Driver Constant Current 0-10V/1-10V/Push-Dim 250-900mA 13-20W WD 1 2 111 x 52 x 22
12408130 LED Driver Constant Current DALI 250-700mA 15-32W WD 1 3 103 x 67 x 21
12408330 LED Driver Constant Current 0-10V/1-10V/Push-Dim/DALI 250-700mA 30-50W WD 1 7 124 x 79 x 22
12409130 LED Driver Constant Current 0-10V/1-10V 350-700mA 12W 1 1 135 x 30 x 20
12409430 LED Driver Constant Current DALI 500mA 10W 1 1 124 x 31 x 21
13470030 LED Driver Constant Current Casambi 300-1050mA 16-38W 1 3 146.5 x 44 x 30
13470130 LED Driver Constant Current Casambi 350-1050mA 25-60W 1 4 124 x 79 x 22
13550030 LED Driver Constant Current Non-Dim 500mA 12W 1 1 115 x 34 x 19
13551630 LED Driver Constant Current Deep Dim DALI 350-700mA 12W 1 1 135 x 30 x 20
13552030 LED Driver Constant Current Trailing Edge 350-700mA 4-14W 1 1 128.8 x 32 x 25.7
13630100 LED Driver Constant Current Zigbee 350-1050mA 25-60W 1 4 124 x 79 x 22
Afficher plus

2. Accessoires d'Eclairage d'installation

  1. Faux plafond ou mur
  2. Plafond ou mur structurel
  3. Sol
  1. Dalles acoustiques
  2. Plaque de plâtre
  3. Tissu tendu
  4. Bois
Adapté à cette application. Aucun accessoire d'installation requis. Suivez les instructions d'installation pour savoir comment encastrer le produit.
Adapté à cette application. Aucun accessoire d'installation requis. Suivez les instructions d'installation pour savoir comment encastrer le produit.
Adapté à cette application. Aucun accessoire d'installation requis. Suivez les instructions d'installation pour savoir comment encastrer le produit.
Adapté à cette application. Aucun accessoire d'installation requis. Suivez les instructions d'installation pour savoir comment encastrer le produit.
  1. Briques apparentes
  2. Béton apparent
  3. Brique/Béton enduit
Adapté à cette application. Aucun accessoire d'installation requis. Suivez les instructions d'installation pour savoir comment encastrer le produit.
Adapté à cette application. Aucun accessoire d'installation requis. Suivez les instructions d'installation pour savoir comment encastrer le produit.
Installation Housing

Installation Housing

10889830
Installation Housing 192x190x130
Plaster Kit

Plaster Kit

12290130
Plaster Kit 190X190 - 70 1x
  1. Béton
  2. Tuile
  3. Bois
Attention ! Pas adapté pour 'Béton'
Attention ! Pas adapté pour 'Tuile'
Attention ! Pas adapté pour 'Bois'

3. Accessoires d'Eclairage décoratives

K-Set

K-Set

14052009
K-Set 77 1x White Structure
14052032
K-Set 77 1x Black Structure
14052109
K-Set 77 2x White Structure
14052132
K-Set 77 2x Black Structure

4. Accessoires d'Eclairage intelligents

Casambi Module

Casambi Module

13470100
Dim Module Casambi 1-10V
13470101
Dim Module Casambi Trailing Edge
13470102
Dim Module Casambi DALI
Casambi Switch

Casambi Switch

13470109
Switch Casambi White
Hue Bridge

Hue Bridge

70000616
Bridge Hue EU White
70000617
Bridge Hue UK White
Hue Module

Hue Module

13190230
Dim Module Hue 0-10V/1-10V 150-300W
Hue Sensor

Hue Sensor

70000191
Motion Sensor Hue Outside Black
70008054
Motion Sensor Hue White
Hue Switch

Hue Switch

70000154
Switch Niko Pure Hue White Steel
70000155
Switch Niko Pure Hue Black Steel
70000213
Switch Smart Button Hue White
70000214
Switch Wall Module Hue
70000223
Switch Dimmer Hue White
Zigbee Module

Zigbee Module

13630200
Dim Module Zigbee DALI

5. Unité de Secours

Back-Up Unit Constant Current

Back-Up Unit Constant Current

12400210
Back-Up Unit Constant Current 1h DE
12400310
Back-Up Unit Constant Current 3h DE

Téléchargements

Tout télécharger ;
  • Fiche technique
  • Instructions d’installation
  • Fichiers LDT
  • Fichiers IES
  • Fichiers POLAR
    • CRI_1014994_V8-G8 927.JPG
    • CRI_1014997_V8-G8 940.JPG
    • CRI_1014996_V8-G8 935.JPG
    • CRI_1014995_V8-G8 930.JPG
    • TM30_1014994_V8-G8 927.jpg
    • TM30_1014995_V8-G8 930.JPG
    • TM30_1014997_V8-G8 940.JPG
    • TM30_1014996_V8-G8 935.JPG
  • Texte d’appel d’offres
    • REACH_K_06.pdf
    • CE_14050009_04.pdf
    • UKCA_14050009_02.pdf
  • Schémas simplifiés
  • Fichiers SKP
    • CAD3D_140501XX_REC_K77_LED_V0.dwg
    • CAD2D_REC_K72-K77_V0.dwg
    • OBJ_140501XX_REC_K77_LED_01.obj
    • SKP_140501XX_REC_K77_LED_01.skp
    • 3DS_140501XX_REC_K77_LED_01.3ds
    • FBX_140501XX_REC_K77_LED_01.fbx
    • ELABEL_BridgeluxV8G8_4000K_02.pdf
    • ELABEL_BridgeluxV8G8_3000K_03.pdf
    • ELABEL_BridgeluxV8G8_2700K_02.pdf
    • ELABEL_Bridgelux_V8GEN8_3500K.pdf

Vous aimez ce que vous voyez et souhaitez plus d’informations ?

Si vous êtes un professionnel du design d’intérieur à la recherche de luminaires pour compléter votre conception, contactez-nous pour demander un design d’éclairage ou un devis. Vous êtes un particulier ? Consultez la section Où acheter pour trouver un de nos partenaires locaux qui pourra vous fournir toute l’assistance dont vous avez besoin.

Demander un design d’éclairageDemander un devis

Où acheter

Vous cherchez quelque chose ?

Saisissez un mot clé dans le champ de recherche et nous vous aiderons à le trouver

Modular Lighting Instruments logo white

Produits

  • Éclairage monté en surface pour plafond
  • Éclairage encastré pour plafond
  • Éclairage suspendu pour plafond
  • Systèmes de profils pour plafond
  • Systèmes de rails pour plafond
  • Tous les éclairages de plafond
  • Éclairage monté en surface pour mur
  • Éclairage encastré pour mur
  • Tous les éclairages muraux

Projets

  • Résidentiel
  • Bureaux
  • Hôtellerie
  • Retail
  • Santé
  • Tous les projets
  • Histoires de projets

Modular Lighting Instruments

  • Services
  • Où acheter
  • Etude personnalisée de votre projet
  • Documents
  • Bureaux locaux
  • Showrooms
  • Sustainability
  • Emplois

Abonnez-vous à notre newsletter

S'abonner ;

Suivez-nous sur

  • Déclaration de confidentialité
  • Politique concernant les cookies
  • Conditions d’utilisation
  • À propos de nous
  • Global | FR
